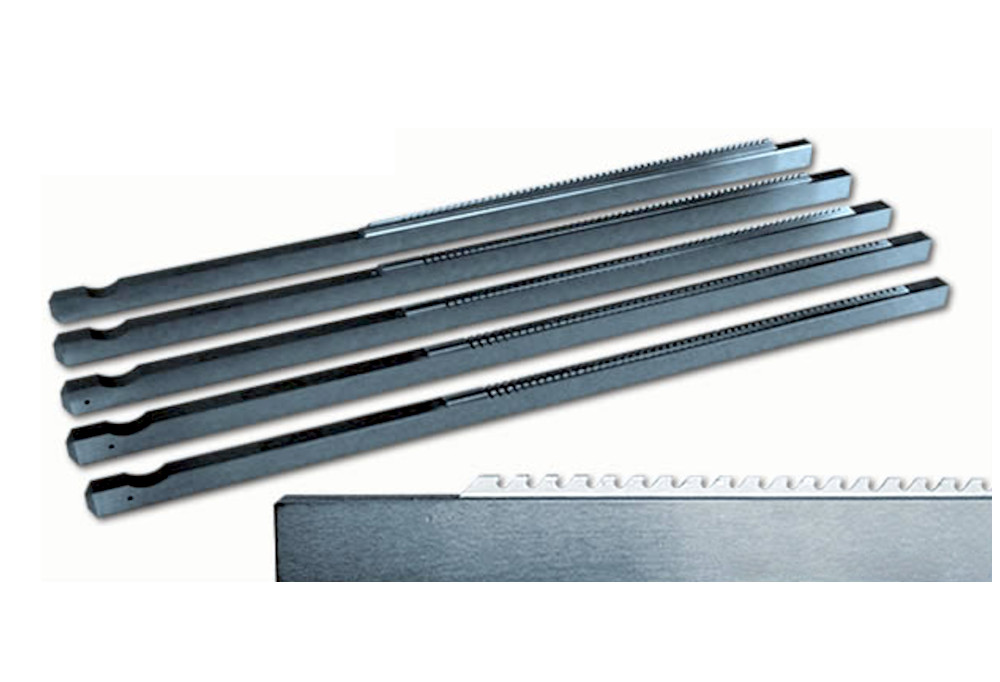

Протяжные ножи CNB30 к станкам RJW
Протяжные ножи для нанесения концентраторов (надрезов) на ударные образцы для испытаний по Шарпи и Изоду с ипользованием протяжных стнков RJW. (CNB35, CNB31, CNB34).
Наши протяжные ножи соответствуют многим стандартам, например BS, ISO, EN, ASTM а также другим Международным стандартам. Протяжные ножи заказываются отдельно от станков в соответствии с требованиями и задачами каждого покупателя. Каждая протяжка, имеющая уникальный серийный номер, перед отправкой проходит испытания и получает Сертификат соответствия.
Стандартные протяжные ножи
Cтандартные протяжные ножи изготавливаются для использования с углеродистыми сталями с твердостью до 42 единиц по Роквеллу.
| Артикул | Тип | Надрез | Глубина | Угол | Радиус | Фиксатор | Твердость образца | Примечание |
|---|---|---|---|---|---|---|---|---|
| CNB30-027A2 | С | V | 2 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 42 HRC | - |
| CNB30-028A2 | M | V | 1 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 42 HRC | - |
| CNB30-002A2 | H | V | 3.3 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 40 HRC | Для использования на круглых образцах. |
| CNB30-035A2 | T | V | 3.5 мм | 45° ±1° | 0.25 мм +0.020/-0.025 | X | < 35 HRC | ГОСТ 9454 (радиус 0,1 ⁄ 0,27 мм). |
| CNB30-004A2 | JS | U | 5 мм | 1 mm ±0.025 | Y | < 32 HRC | Необходим CNB30-029A4 - в 2 прохода | |
| CNB30-005A2 | N | U | 2 мм и 3 мм | 1 mm ±0.025 | Y | < 32 HRC | При резке глубиной 2 мм используется только 2/3 длины протяжки. | |
| CNB30-006A2 | P | U | 2 мм | 1 mm ±0.025 | Y | < 35 HRC | - |
Упрочненные протяжные ножи
Протяжные ножи с упрочняющим покрытием - предназначены для образцов из сталей твердостью до 52 единиц по Роквеллу. Эта протяжка превосходит по качеству стандартную и рекомендована для использования на нашей машине с изменяемой скоростью реза (CNB34) для более твердых материалов и нержавеющей стали для продления срока службы инструмента. При использовании с нашим ручным станком (CNB35), срок службы инструмента зависит от плавности усилия, прилагаемого оператором и степени трудности обработки материала.
| Артикул | Тип | Надрез | Глубина | Угол | Радиус | Фиксатор | Твердость образца | Примечание |
|---|---|---|---|---|---|---|---|---|
| CNB30-027A2 | С | V | 2 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 52 HRC | - |
| CNB30-028A2 | M | V | 1 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 52 HRC | - |
| CNB30-002A2 | H | V | 3.3 мм | 45° ±1° | 0.25 мм ±0.025 | X | < 50 HRC | Для использования на круглых образцах. |
| CNB30-035A2 | T | V | 3.5 мм | 45° ±1° | 0.25 мм +0.020/-0.025 | X | < 45 HRC | ГОСТ 9454 (радиус 0,1 ⁄ 0,27 мм). |
| CNB30-004A2 | JS | U | 5 мм | 1 mm ±0.025 | Y | < 42 HRC | Необходим CNB30-029A4 - в 2 прохода | |
| CNB30-005A2 | N | U | 2 мм и 3 мм | 1 mm ±0.025 | Y | < 42 HRC | При резке глубиной 2 мм используется только 2/3 длины протяжки. | |
| CNB30-006A2 | P | U | 2 мм | 1 mm ±0.025 | Y | < 45 HRC | - |
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ
При выполнении надреза на стали и «суперсплавов» с большей твердостью, чем указано в таблицах выше, на протяжном станке с переменной скоростью реза, срок службы протяжки будет зависеть от обрабатываемости материала.
Пожалуйста, имейте в виду, что наши «упрочненные» протяжки не позволят нанести надрез на Stellite 6.
Протяжки являются режущим инструментом и считаются расходным материалом. Протяжки будут изнашиваться, а без должного ухода и не выполнения условий работы с протяжками - могут сломаться зубья, поэтому гарантия на наши протяжки, как правило, не предоставляется.
Для получения более подробной информации и вопросу приобретения вы можете связаться с нами по телефонам или электронной почте. Контакты
