Пресс пневматический коленно-рычажный серии APK и VKL

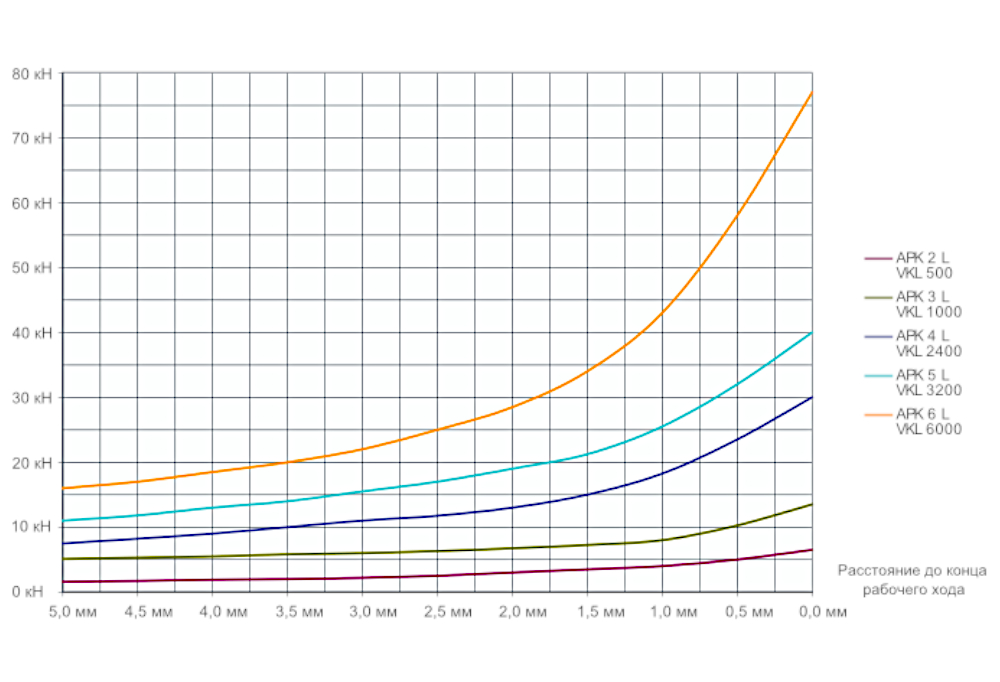

Прессы серий APK и VKL япневматическими коленно-рычажными (кривошипно-шатунными). Их ключевая особенность — номинальное усилие достигается только в конце хода (в нижней мертвой точке) . Это делает их идеальными для операций, требующих максимального усилия на коротком участке: штамповка, клепка, чеканка, запрессовка, склеивание и т.д.
Ключивое отличие моделей APK и VK:
| Серия APK | Серия VKL | |
|---|---|---|
| Форма плунжера | Круглый (Ø от 24 до 40 мм) | Квадратный — защита от проворота инструмента |
| Усилие | 5 - 60 кН (0.5 - 6 т) | 5 - 60 кН (0.5 - 6 т) |
| Рабочий ход | 35 - 40 мм | 35 - 40 мм |
| Привод | Пневматический, двухсторонний цилиндр | Пневматический, двухсторонний цилиндр |
| Тип конструкции | Настольные, стационарные (C-образная станина) | Настольные, стационарные (C-образная станина) |
| Назначение | Универсальные, для широкого круга задач | Для операций, требующих защиты от проворота оснастки |
Общие технические особенности
Обе серии объединяет ряд общих конструктивных решений:
- Коленно-рычажный механизм: Обеспечивает высокое усилие в конце хода при низком потреблении сжатого воздуха (экономичная эксплуатация) .
- Направляющие плунжера: Плунжер направляется в хонингованных (шлифованных) втулках или прецизионных тефлоновых втулках. Это гарантирует высокую точность и долговечность .
- Крепление оснастки: В плунжере имеется точное отверстие (например, 10H7, 12H7, 20H7) для фиксации инструмента с помощью винта .
- Стол: Оснащен T-образным пазом по стандарту DIN 650 (ширина 12 или 14 мм) для крепления оснастки .
- Регулировка рабочей высоты: Высота рабочей зоны (Daylight) регулируется с помощью червячного редуктора и шпинделя. На корпусе предусмотрена измерительная шкала для быстрого воспроизведения настроек при смене инструмента .
- Уровень шума: Менее 75 дБ .
- Система управления: Все пневматические прессы могут поставляться с контроллером MPS-2 или под заказчика
Основное применение
Прессы предназначены для ручной сборки на рабочих местах в серийном или единичном производстве. Оптимальны для:
- Штамповка / Пробивка
- Клепка
- Чеканка / Маркировка
- Склеивание
- Сборка прессовых соединений
Выбор между сериями APK и VKL определяется требованиями к фиксации оснастки:
- APK — серия с круглым плунжером, универсальное решение для большинства задач. Диапазон усилий: 5-60 кН .
- VKL — серия с квадратным плунжером, обеспечивающим защиту от проворота инструмента. Особенно актуальна для операций, требующих строгой ориентации оснастки

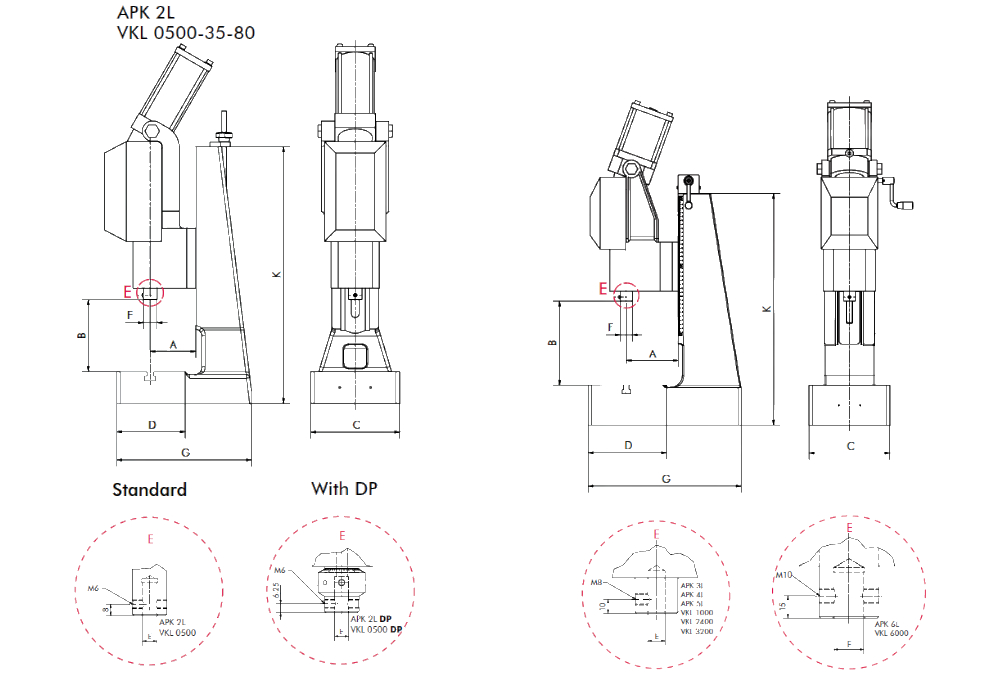

Краткие характеристики:

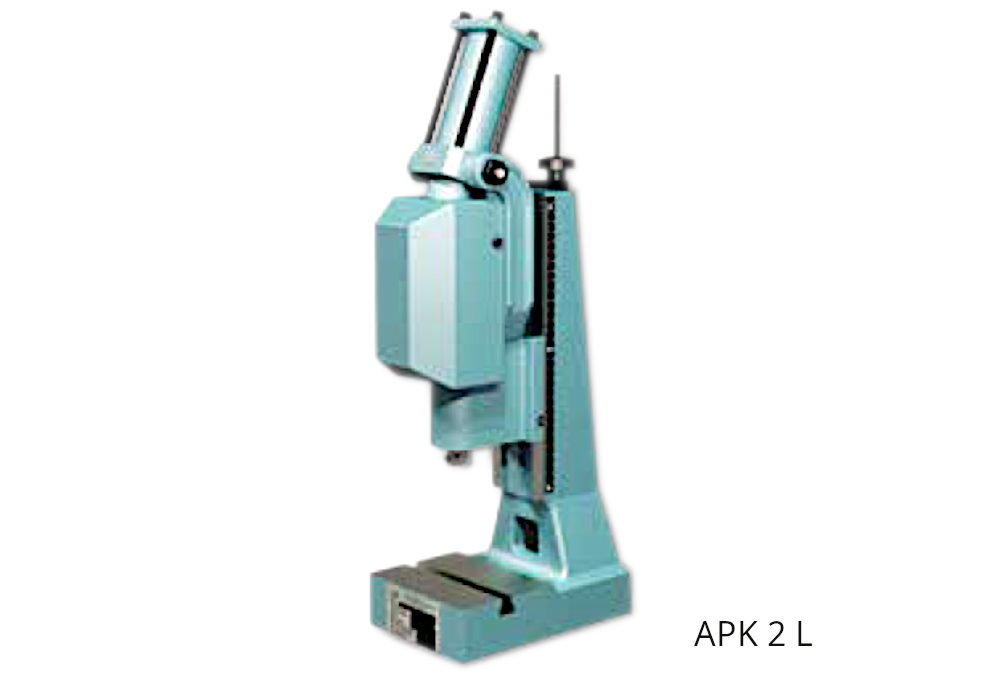

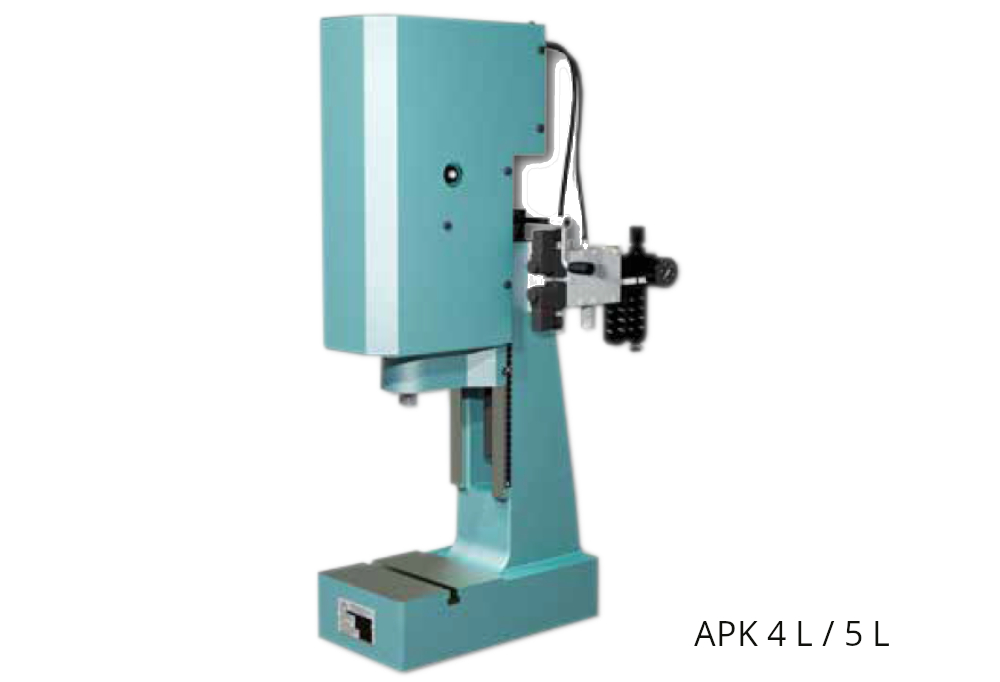

| Тип | APK 2 L | APK 3 L | APK 4 L | APK 5 L | APK 6 L | ||
|---|---|---|---|---|---|---|---|
| Усилие | кН | 5 | 10 | 24 | 32 | 60 | |
| Рабочий ход | мм | 35 | 40 | 40 | 40 | 40 | |
| Выступ | А | мм | 80 | 100 | 130 | 130 | 150 |
| Просвет | В | мм | 80-265 | 110-280 | 175 - 330 | 175 - 330 | 87 - 310 |
| Размер стола | CxD | мм | 157 х 115 | 185 х145 | 200 x 190 | 200 x 190 | 305 x 210 |
| Ширина паза DIN 650 | мм | 12 | 12 | 14 | 14 | 14 | |
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 30 | 20Н7 x 30 | 20Н7 x 34 |
| Диметр пуансона | F | мм | 24 | 30 | 30 | 30 | 40 |
| Расход воздуха / см хода целиндра | Л | 0.26 | 0.41 | 1.05 | 1.05 | 1.65 | |
| Площадь установки | СхG | мм | 157 х 237 | 185 х 320 | 200 x 385 | 200 x 385 | 300 x 455 |
| Вес | кг | 22 | 55 | 95 | 96 | 140 | |

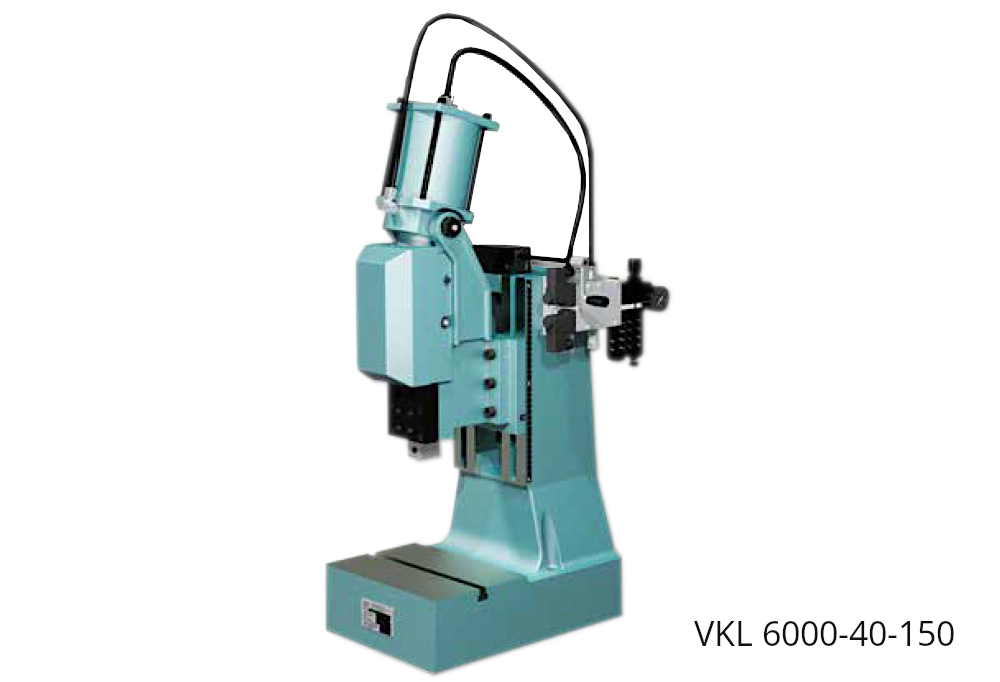

| Тип | VKL 0500-35-80 | VKL 1000-40-100 | VKL 2400-40-130 | VKL 3200-40-130 | VKL 6000-40-150 | ||
|---|---|---|---|---|---|---|---|
| Усилие | кН | 5 | 10 | 24 | 32 | 60 | |
| Рабочий ход | мм | 35 | 40 | 40 | 40 | 40 | |
| Выступ | А | мм | 80 | 100 | 130 | 130 | 150 |
| Просвет | В | мм | 80-265 | 110-280 | 175 - 330 | 175 - 330 | 87 - 310 |
| Размер стола | CxD | мм | 157 х 115 | 185 х145 | 200 x 190 | 200 x 190 | 305 x 210 |
| Ширина паза DIN 650 | мм | 12 | 12 | 14 | 14 | 14 | |
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 30 | 20Н7 x 30 | 20Н7 x 30 | 20Н7 x 34 |
| Размер пуансона | F | мм | 25 х 25 | 31 х 31 | 31 х 31 | 31 х 31 | 41 х 41 |
| Расход воздуха / см хода целиндра | Л | 0.26 | 0.41 | 1.05 | 1.05 | 1.65 | |
| Площадь установки | СхG | мм | 157 х 237 | 185 х 320 | 200 x 385 | 200 x 385 | 300 x 455 |
| Вес | кг | 22 | 55 | 95 | 96 | 140 | |
Устройство для точной регулировки пуансона (DP)
Так как коленно-рычажные прессы достигают максимального усилия только в конце хода, настройка высоты головки со шпинделем с резьбовым концом часто бывает неточной. Используя точную настройку, нижняя мёртвая точка пресса может быть точно установлена прямо на пуансоне. Шкала на кольце настройки дает возможность точной регулировки до 0.02 мм. Пределы регулирования ±1.5 мм.
