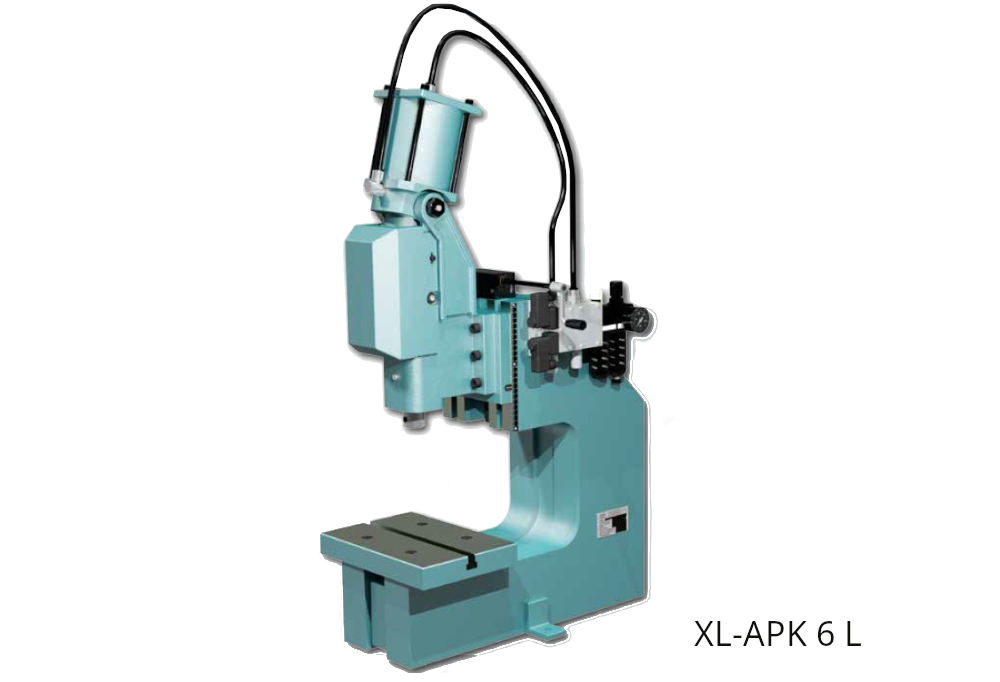

Пресс пневматический коленно-рычажный серии XL-APK и XL-VKL
Прессы серий XL-APK и XL-VKL (где XL расшифровывается как Extra Long, т.е. «увеличенный вылет») предназначены для обработки крупногабаритных или широких деталей. Увеличенный вылет (глубина зева) позволяет размещать массивную оснастку или работать с деталями, которые не помещаются в стандартные C-образные станины обычных прессов.

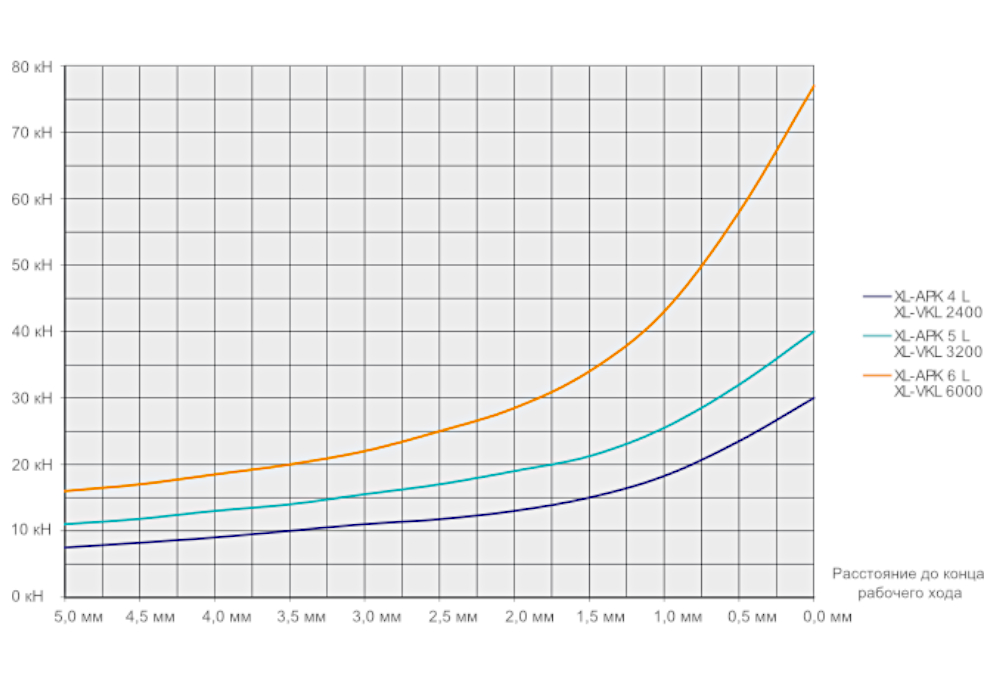

Основой конструкции является пневматический коленно-рычажный механизм. Его особенность заключается в том, что номинальное усилие развивается только в конце хода (в нижней мертвой точке), что идеально подходит для таких операций, как штамповка, клепка, чеканка, запрессовка и склеивание на коротком участке хода.
Ключивое отличие моделей APK и VK:
| Серия XL-APK | Серия XL-VKL | |
|---|---|---|
| Форма плунжера | Круглый | Квадратный — защита от проворота инструмента |
| Усилие | 24 - 60 кН (2.4 - 6 т) | 24 - 60 кН (2.4 - 6 т) |
| Рабочий ход | 24 - 60 мм | 24 - 60 мм |
| Привод | Пневматический, двухсторонний цилиндр | Пневматический, двухсторонний цилиндр |
| Тип конструкции | Настольные, стационарные (C-образная станина) | Настольные, стационарные (C-образная станина) |
| Назначение | Универсальные, для широкого круга задач | Для операций, требующих защиты от проворота оснастки |
Ообласть применения
Обе модели широко используются там, где стандартного вылета пресса недостаточно:
- Обработка листового металла: Работа с крупными листами, когда пресс должен быть смещен к краю детали (например, пробивка отверстий в панелях).
- Электроника и сборка: Монтаж компонентов на большие печатные платы или в глубокие корпуса.
- Прессование и маркировка: Клепка или установка заклепок на длинных изделиях, чеканка серийных номеров на крупных заготовках.
Выбор между XL-APK и XL-VKL сводится к типу оснастки:
- XL-APK (круглый плунжер): Выбирайте для мощных работ, где не требуется точная фиксация угла инструмента.
- XL-VKL (квадратный плунжер): Выбирайте для работ со сложной геометрией, где инструмент не должен проворачиваться.
Краткие характеристики:

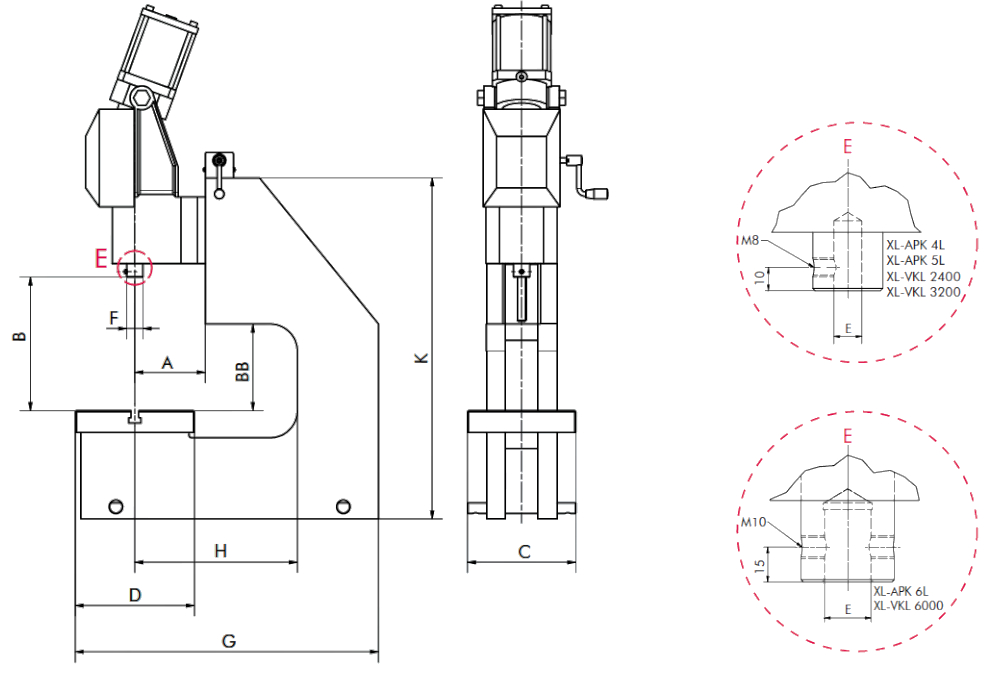

| Тип | XL-APK 4L | XL-APK 5L | XL-APK 6L | ||
|---|---|---|---|---|---|
| Усилие | кН | 24 | 32 | 60 | |
| Рабочий ход | мм | 40 | 40 | 40 | |
| Выступ | А | мм | 130 | 130 | 150 |
| Просвет | В | мм | 130 - 280 | 130 - 280 | 130 - 230 |
| Размер стола | CxD | мм | 200 х 220 | 200 х 220 | 310 х 220 |
| Ширина паза DIN 650 | мм | 14 | 14 | 16 | |
| Диаметр направляющей пуансона x глубина | E | мм | 12Н7 x 30 | 12Н7 x 30 | 20Н7 x 34 |
| Диметр пуансона | F | мм | 30 | 30 | 40 |
| Площадь установки | СхG | мм | 200 х 560 | 200 х 560 | 320 х 610 |
| Высота | К | мм | 630 | 630 | 630 |
| Вес | кг | 149 | 150 | 250 | |
| Тип | XL-VKL 2400-40-300 | XL-VKL 3200-40-300 | XL-VKL 6000-40-300 | ||
|---|---|---|---|---|---|
| Усилие | кН | 24 | 32 | 60 | |
| Рабочий ход | мм | 35 | 40 | 40 | |
| Выступ | А | мм | 130 | 130 | 150 |
| Просвет | В | мм | 130 - 280 | 130 - 280 | 130 - 230 |
| Размер стола | CxD | мм | 200 х 220 | 200 х 220 | 310 х 220 |
| Ширина паза DIN 650 | мм | 14 | 14 | 16 | |
| Диаметр направляющей пуансона x глубина | E | мм | 12Н7 x 30 | 12Н7 x 30 | 20Н7 x 34 |
| Размер пуансона | F | мм | 31 х 31 | 31 х 31 | 41 х 41 |
| Расход воздуха / см хода целиндра | Л | 0.26 | 0.41 | 1.05 | |
| Площадь установки | СхG | мм | 200 х 560 | 200 х 560 | 320 х 610 |
| Высота | К | мм | 630 | 630 | 630 |
| Вес | кг | 149 | 150 | 250 | |
