Пневматические портальные прессы прямого действия серии DAP
Прессы серии DAP — это пневматические портальные прессы прямого действия (Direct-Acting Portal Press) от компании mäder Pressen GmbH . В отличие от C-образных прессов, портальная конструкция с четырьмя колоннами обеспечивает высокую жесткость и отсутствие упругой деформации станины при работе
Прессы DAP развивают постоянное усилие на протяжении всего рабочего хода, что является ключевым отличием от коленно-рычажных прессов . Это делает их идеальными для операций, требующих равномерного давления на всем пути движения плунжера.
Назначение
Прессы DAP предназначены для:
- Штамповки и пробивки
- Гибки и формовки
- Сборочных операций (прессовая посадка)
- Клепки
- Маркировки
- Производства деталей, для которых невозможно использовать C-образные прессы без сложной компенсации упругих деформаций
Конструктивные особенности:
| Тип конструкции | Портальный (Portal) — четыре колонны, обеспечивающие высокую жесткость и отсутствие деформаций |
|---|---|
| Привод | Пневматический, прямого действия |
| Тип действия | Постоянное усилие на всем ходу |
| Плунжер | Круглый, с защитой от проворота, направляется по двум колоннам для исключения перекоса |
| Рабочая плита | Оснащена перекрестными пазами для точного и стабильного крепления оснастки |
| T-образный паз | 14 мм (аналог DIN 650) |
| Рабочая высота | Полностью используется с помощью дистанционных проставок — 387 мм |
| Цилиндры | Используются проверенные компоненты DAF, обеспечивающие долгий срок службы |
Ключевые особенности серии DAP
- Портальная конструкция (Portal Press)

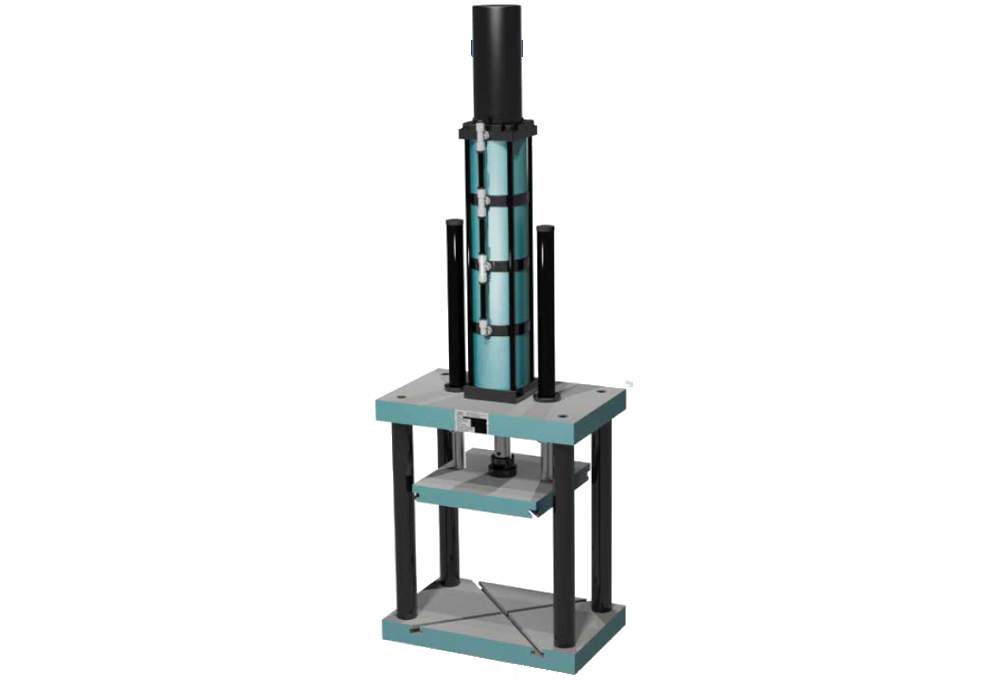

- Пресс состоит из опорной плиты, на которой через четыре колонны установлена пневматическая пресс-головка . Такая конструкция обеспечивает высокую жесткость и позволяет отказаться от сложной механической компенсации упругих деформаций станины .
- Направление плунжера по колоннам
- Плунжерная плита направляется по двум колоннам, что обеспечивает высокую точность, исключает перекос и позволяет в большинстве случаев отказаться от дополнительного колонного оснащения инструмента .
- Постоянное усилие на всем ходу
- В отличие от коленно-рычажных прессов (APK, VK), прессы прямого действия DAP развивают равномерное усилие на всей длине рабочего хода .
- Максимальное использование рабочей высоты
- Общая рабочая высота 387 мм может быть полностью использована с помощью дистанционных проставок .
- Надежные компоненты
- В прессах DAP используются проверенные пневматические цилиндры DAF, которые гарантируют долгий срок службы и безотказную работу
Общее резюме
Серия DAP — это портальные пневматические прессы прямого действия с усилием от 4,5 до 34 кН. Ключевое отличие от других серий mäder — портальная (рамная) конструкция вместо C-образной станины . Это обеспечивает высокую жесткость, отсутствие упругой деформации и идеальную параллельность плит, что особенно важно для прецизионных операций на крупных деталях.
Прессы DAP подходят для применений, где стандартные прессы не могут обеспечить требуемую точность из-за деформаций, а также для задач, требующих постоянного усилия на всем протяжении хода.
Краткие характеристики:
| Тип | DAP 450-80 | DAP 850-80 | DAP 1300-80 | DAP 1700-80 | DAP 2100-80 | DAP 2800-80 | DAP 3400-80 | ||
|---|---|---|---|---|---|---|---|---|---|

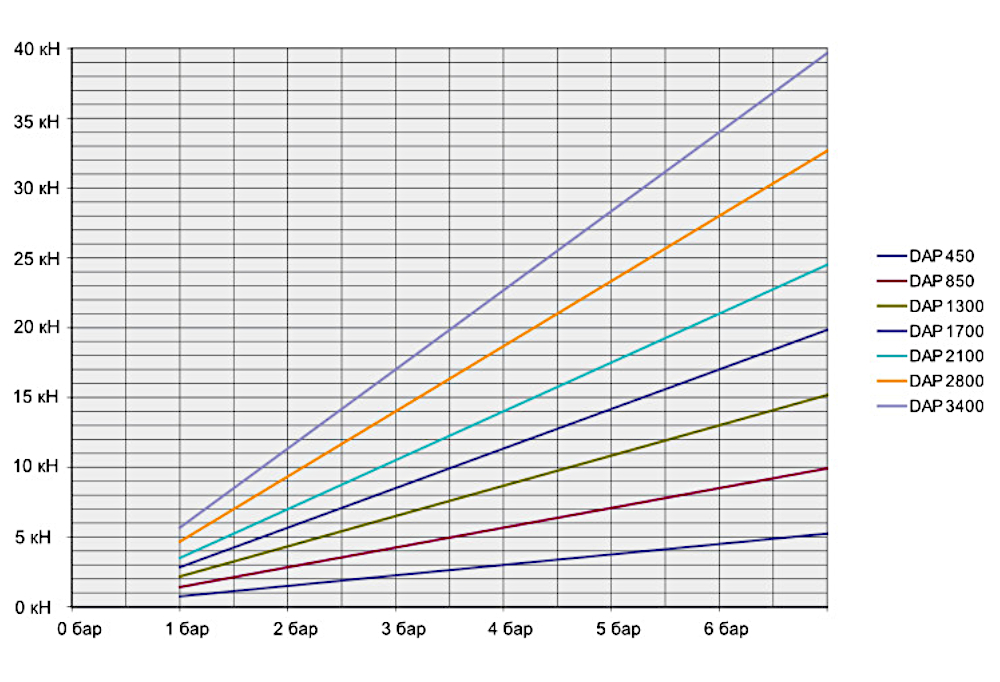

| Усилие | кН | 4,5 | 8,5 | 13 | 17 | 21 | 28 | 34 | |
| Сила при перемещении назад | кН | 4 | 4 | 4 | 4 | 21 | 28 | 34 | |
| Рабочий ход | мм | 0 - 80 | 0 - 80 | 0 - 80 | 0 - 80 | 0 - 80 | 0 - 80 | 0 - 80 | |

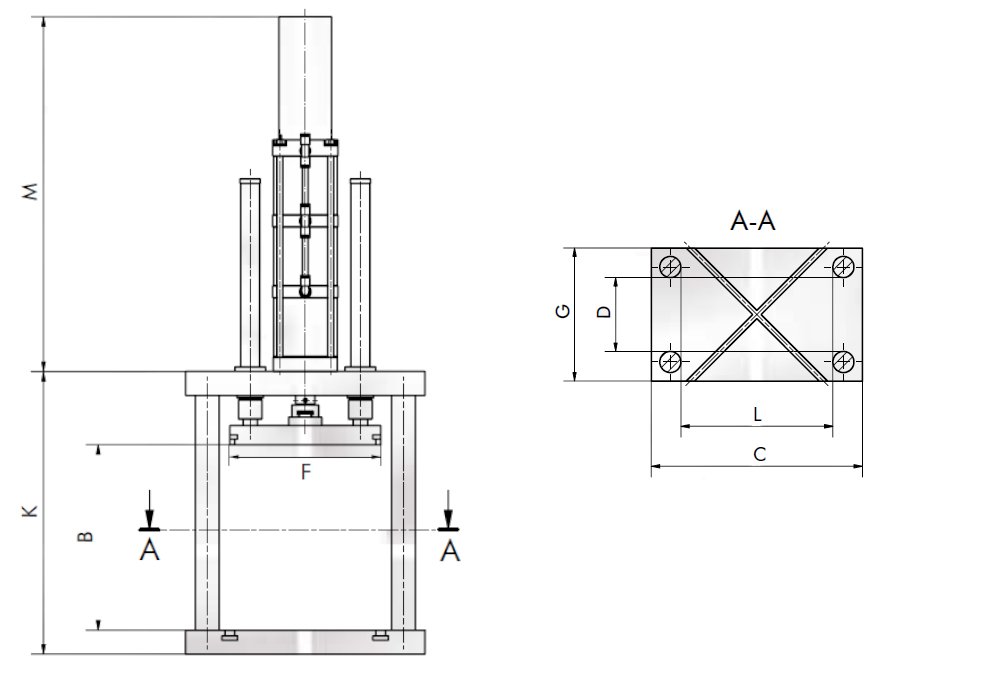

| Площадь плиты пуансона | F | мм | 315 х 315 | 315 х 315 | 315 х 315 | 315 х 315 | 315 х 315 | 315 х 315 | 315 х 315 |
| Выступ | А | мм | 63 | 80 | 80 | 80 | 80 | 80 | 80 |
| Просвет | В | мм | 387 | 387 | 387 | 387 | 387 | 387 | 387 |
| Рабочая поверхность | LxD | мм | 360 х 175 | 360 х 175 | 360 х 175 | 360 х 175 | 360 х 175 | 360 х 175 | 360 х 175 |
| Ширина паза DIN 650 | мм | 14 | 14 | 14 | 14 | 14 | 14 | 14 | |
| Присоединительный размер | G 3/8” | G 3/8” | G 3/8” | G 3/8” | G 3/8” | G 3/8” | G 3/8” | ||
| Расход воздуха /10 мм хода | Л | 1,0 | 1,5 | 2,1 | 2,6 | 3,0 | 3,7 | 4,5 | |
| Площадь установки | мм | 500 х 315 | 500 х 315 | 500 х 315 | 500 х 315 | 500 х 315 | 500 х 315 | 500 х 315 | |
| Высота | К | мм | 590 | 590 | 590 | 590 | 590 | 590 | 590 |
| Высота цилиндра | М | мм | 443 | 569 | 695 | 821 | 741 | 889 | 1037 |
| Вес | кг | 197 | 200 | 203 | 206 | 212 | 219 | 226 | |
