Пневматические прессы прямого действия серии DA и L-DA
Прессы серий DA и L-DA — это пневматические прессы прямого действия (Direct-Acting) от компании mäder Pressen GmbH. В отличие от коленно-рычажных прессов, которые развивают максимальное усилие только в конце хода, прессы прямого действия создают постоянное усилие на протяжении всего рабочего хода. Это делает их идеальными для операций, требующих равномерного давления на всем пути движения плунжера.
Назначение
Прессы DA и L-DA предназначены для:
- Сборочных операций (прессовая посадка)
- Гибки и формовки
- Штамповки
- Клепки
- Маркировки
Конструктивные особенности:
| Привод | Пневматический, двусторонний цилиндр |
|---|---|
| Тип действия | Прямого действия — постоянное усилие на всем ходу |
| Плунжер | Круглый, диаметр 40 мм, хромированный, с защитой от проворота |
| Направляющие | Тефлоновые втулки — обеспечивают низкое трение и высокую точность |
| Регулировка высоты | Пресс-головка регулируется по высоте с помощью винтового шпинделя и червячного редуктора |
| Измерительная шкала | Боковая шкала для быстрого воспроизведения настроек при смене инструмента |
| Крепление оснастки | Отверстие в плунжере 20H7 x 25 мм |
| T-образный паз стола | 12 мм (аналог DIN 650) |
| Амортизация | Регулируемая конечная амортизация цилиндра |
| Уровень шума | Менее 75 дБ |
| Обслуживание | Практически не требует обслуживания, цилиндры предварительно смазаны и подходят для безмасляной работы |
Система точной настройки хода
Прессы DA оснащены системой прецизионной настройки рабочего хода:
- Точность настройки: 0,01 мм
- Максимальная длина точной настройки: 80 мм
- Управление: Калиброванная гайка с нониусом
- Контроль положения: Магнитно-герконовые датчики (не требуют перенастройки при изменении длины хода)
Отличие серий DA и L-DA
| Серия DA | Серия L-DA | |
|---|---|---|
| Вылет (A) | 63 или 80 мм | 63 или 80 мм |
| Рабочая высота (Daylight) | Стандартный диапазон регулировки | Увеличенный диапазон регулировки (до 350 мм и более) |
| Конструкция станины | Стандартная станина | Увеличенная по высоте станина |
| Применение | Универсальные задачи | Обработка высоких деталей, работа с объемной оснасткой |
Основные преимущества
- Постоянное усилие на всем ходу — принципиальное отличие от коленно-рычажных прессов
- Высокая точность — настройка глубины запрессовки с точностью до 0,01 мм
- Модульность — возможность выбора точных параметров под конкретную задачу
- Низкий уровень шума — менее 75 дБ
- Простота обслуживания — безмасляная работа, предварительно смазанные цилиндры
- Безопасность — возможность двухручного управления
Общее резюме

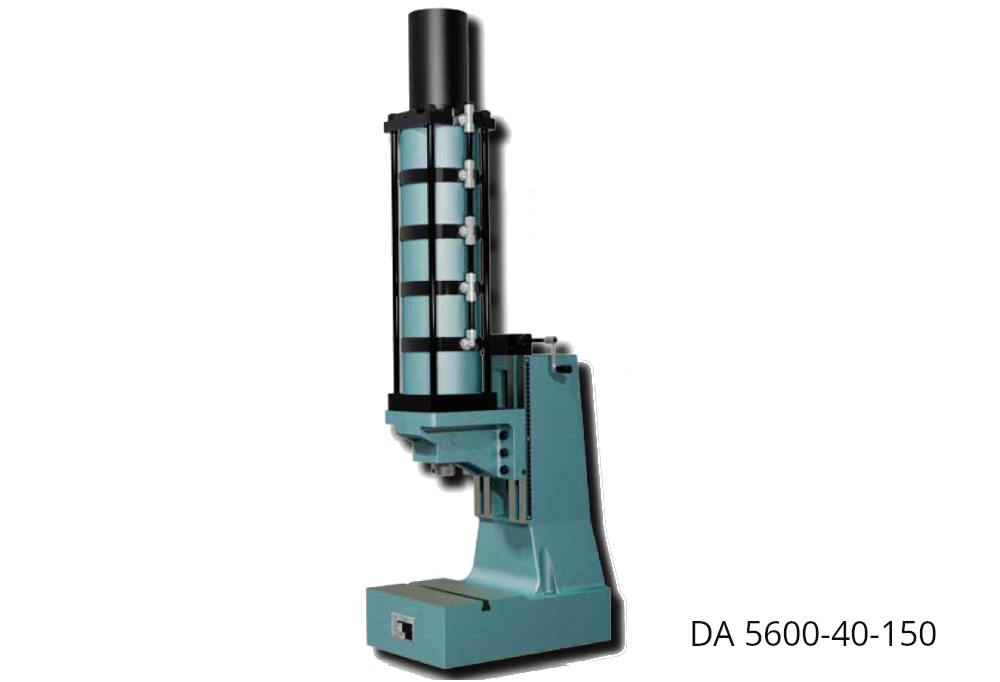

- Серия DA — базовые пневматические прессы прямого действия со стандартной рабочей высотой (Daylight). Вылет — 63 или 80 мм в зависимости от модели.

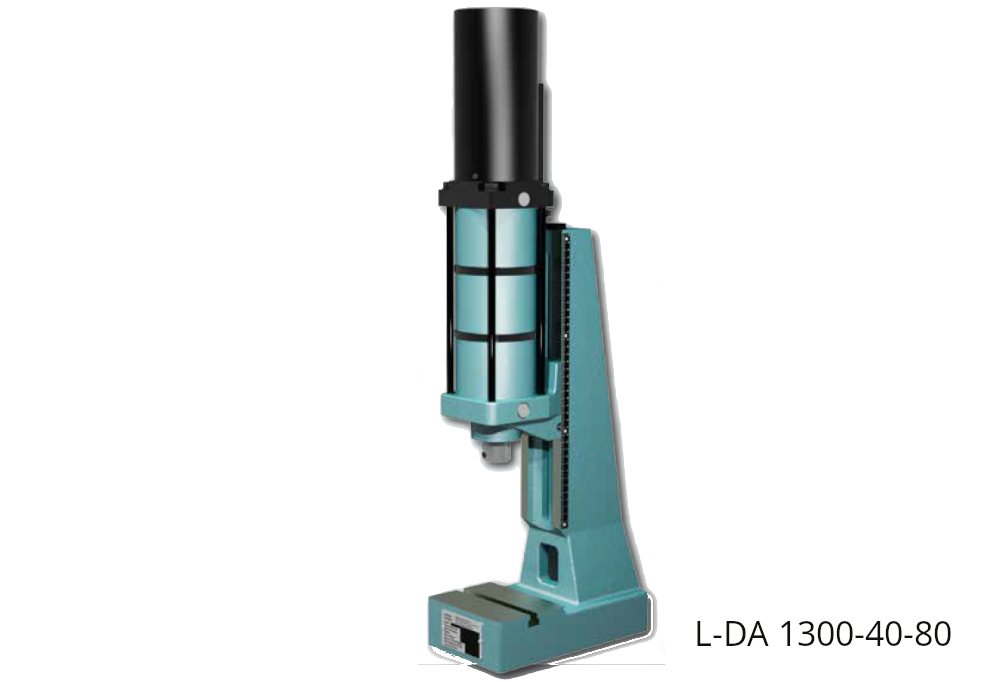

- Серия L-DA — модификация с увеличенной рабочей высотой (Daylight) за счет более высокой C-образной станины. Вылет также составляет 63 или 80 мм. Предназначена для работы с высокими деталями и объемной оснасткой
Краткие характеристики:

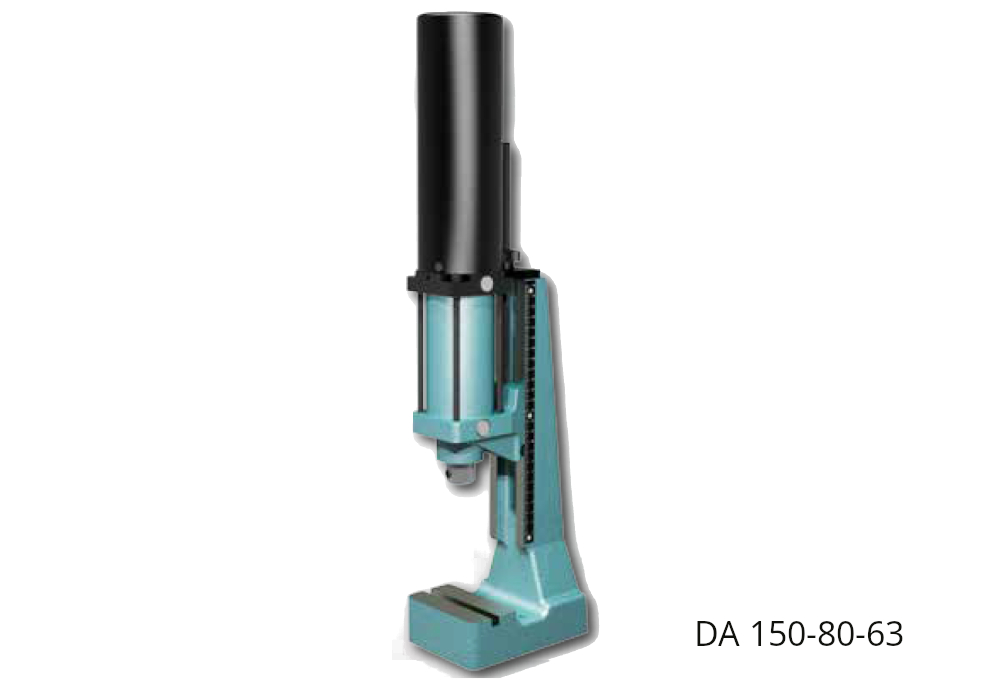

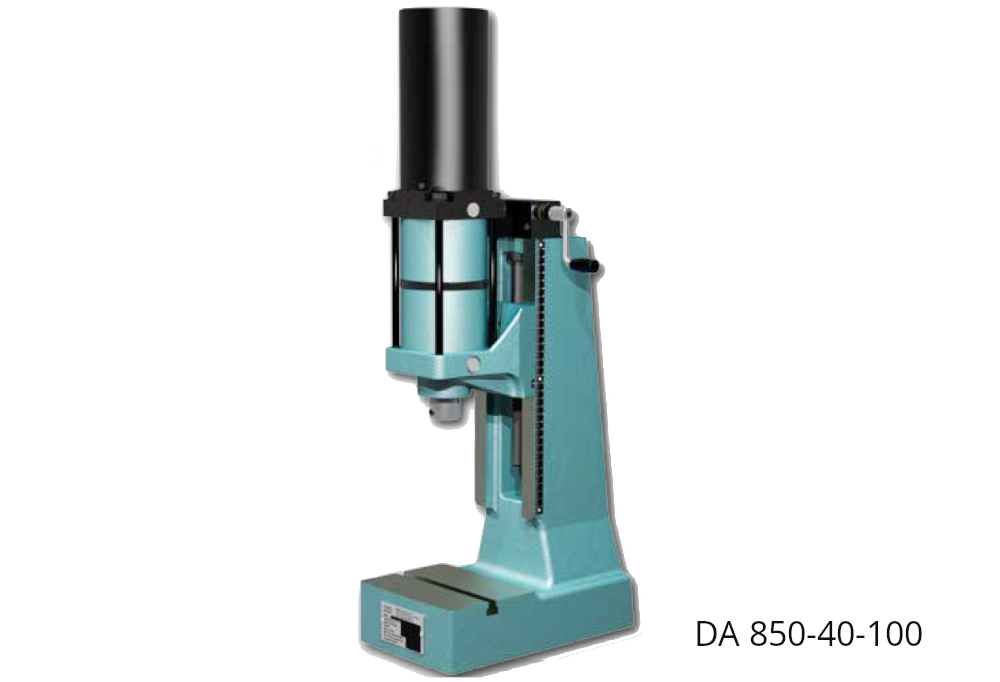

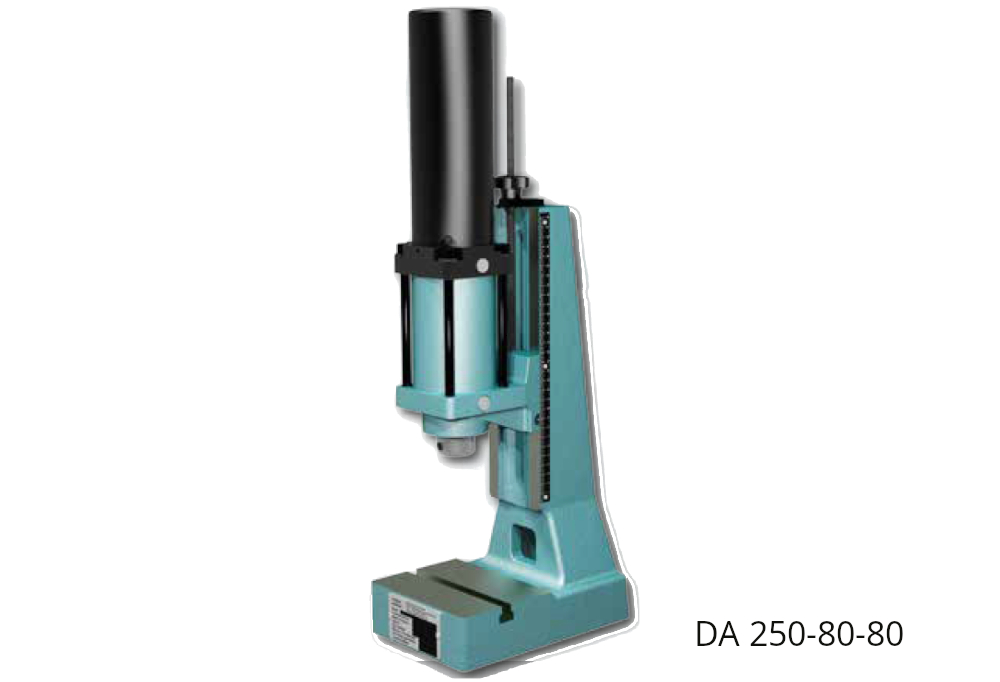

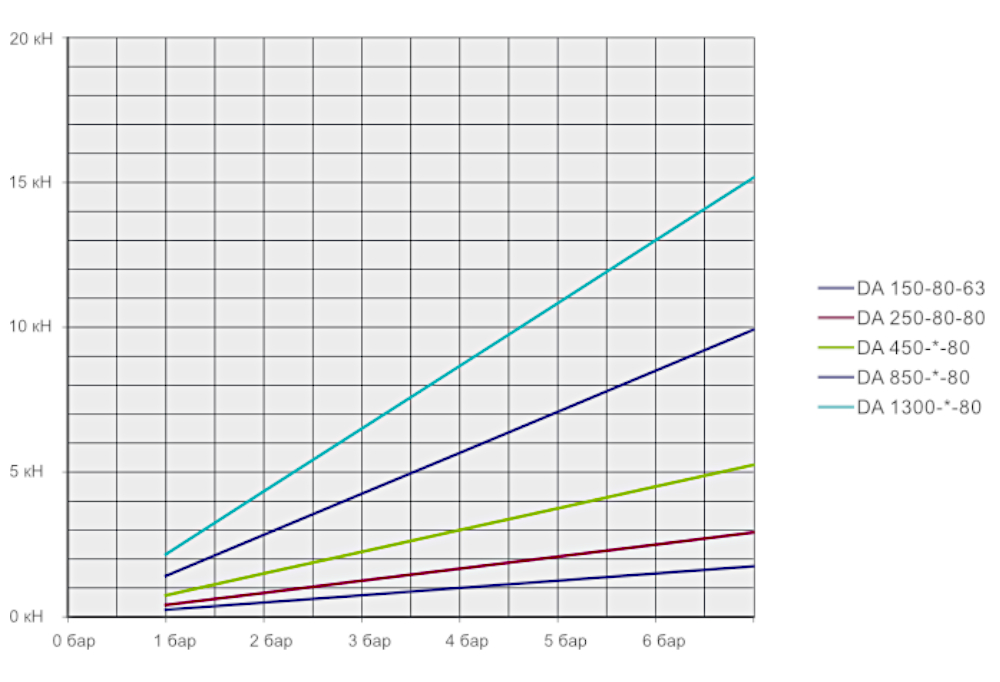

| Тип | DA 150-80-63 | DA 250-80-80 | DA 450-*-80 | DA 850-*-80 | DA 450-*-100 | DA 850-*-100 | DA 1300-*-100 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 1.5 | 2.5 | 4.5 | 8.5 | 4.5 | 8.5 | 13.0 | ||
| Рабочий ход | мм | 80 | 80 | 40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
||
| Выступ | А | мм | 63 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Просвет | В | мм | 40 - 215 | 70 - 280 | 58 - 243 | 58 - 243 | 60 - 285 | 60 - 285 | 60 - 285 | |
| Размер стола | CxD | мм | 100 х 65 | 157 х 115 | 157 х 115 | 157 х 115 | 185 х 145 | 185 х 145 | 185 х 145 | |
| Ширина паза DIN 650 | мм | 10 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| Диаметр направляющей пуансона x глубина | E | мм | 16Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | |
| Диаметр пуансона | F | мм | 30 | 40 | 40 | 40 | 40 | 40 | 40 | |
| Площадь установки | СхG | мм | 110 х 164 | 157 х 237 | 155 х 237 | 155 х 237 | 185 х 320 | 185 x 320 | 185 x 320 | |
| Высота | K | мм | 355 | 450 | 450 | 450 | 520 | 520 | 520 | |
| Вес | кг | 11.5 | 25 | 28 | 31 | 62 | 65 | 68 | ||

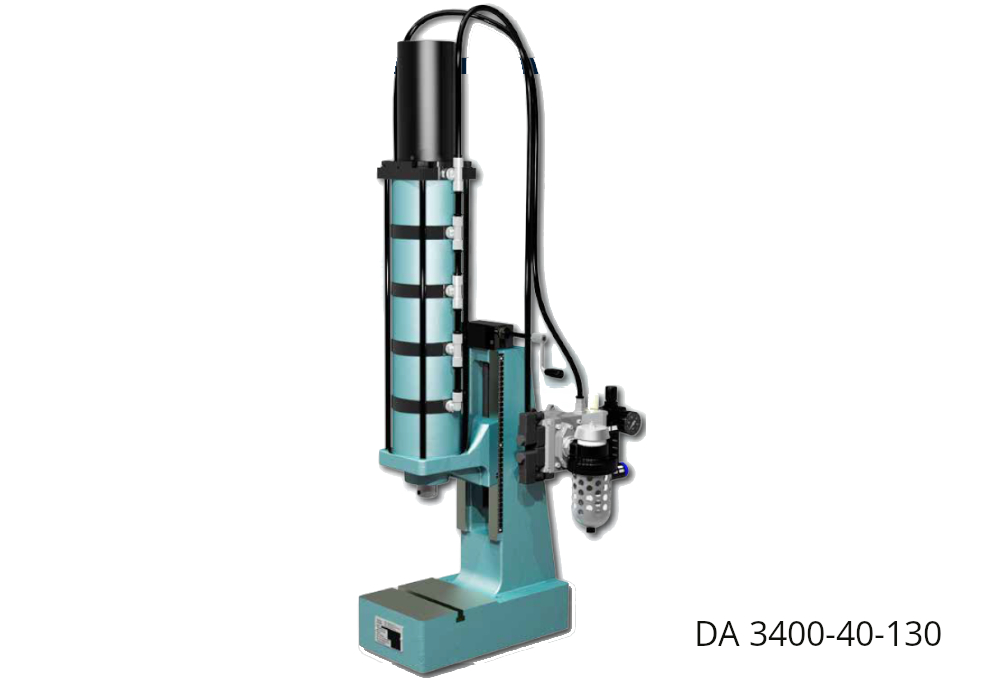

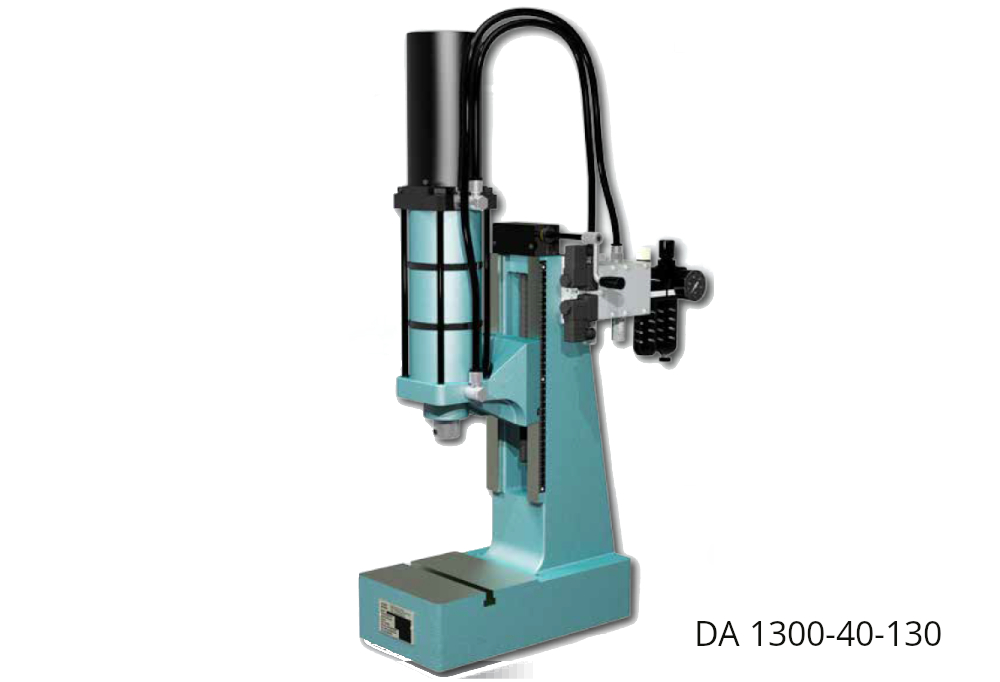

| Тип | DA 1700-*-100 | DA 450-*-130 | DA 850-*-130 | DA 1300-*-130 | DA 1700-*-130 | DA 2100-*-130 | DA 3400-*-130 | |||
| Нагрузка | кН | 17 | 4.5 | 8.5 | 13 | 17 | 21 | 34 | ||
| Рабочий ход | мм | 40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
||
| Выступ | А | мм | 100 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Просвет | В | мм | 60 - 285 | 70 - 325 | 70 - 325 | 70 - 325 | 70 - 325 | 75 - 330 | 75 - 330 | |
| Размер стола | CxD | мм | 185 х 145 | 200 х 190 | 200 х 190 | 200 х 190 | 200 х 190 | 200 х 190 | 200 х 190 | |
| Ширина паза DIN 650 | мм | 12 | 14 | 14 | 14 | 14 | 14 | 14 | ||
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | |
| Диаметр пуансона | F | мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| Площадь установки | СхG | мм | 185 x 320 | 200 х 385 | 200 х 385 | 200 х 385 | 200 х 385 | 200 х 385 | 200 х 385 | |
| Высота | K | мм | 520 | 580 | 580 | 580 | 580 | 580 | 580 | |
| Вес | кг | 71 | 77 | 80 | 83 | 86 | 92 | 105 | ||
Отверстие планшайбы (TB)
Нижние части инструментов могут быть вставлены в отверстие планшайбы (отцентрованное отверстие) и закреплены поперечным винтом. Позволяет быстро менять инструмент и значительно сокращает время установки. Данная опция доступна для всех ручных прессов, а также для других прессов по запросу.
