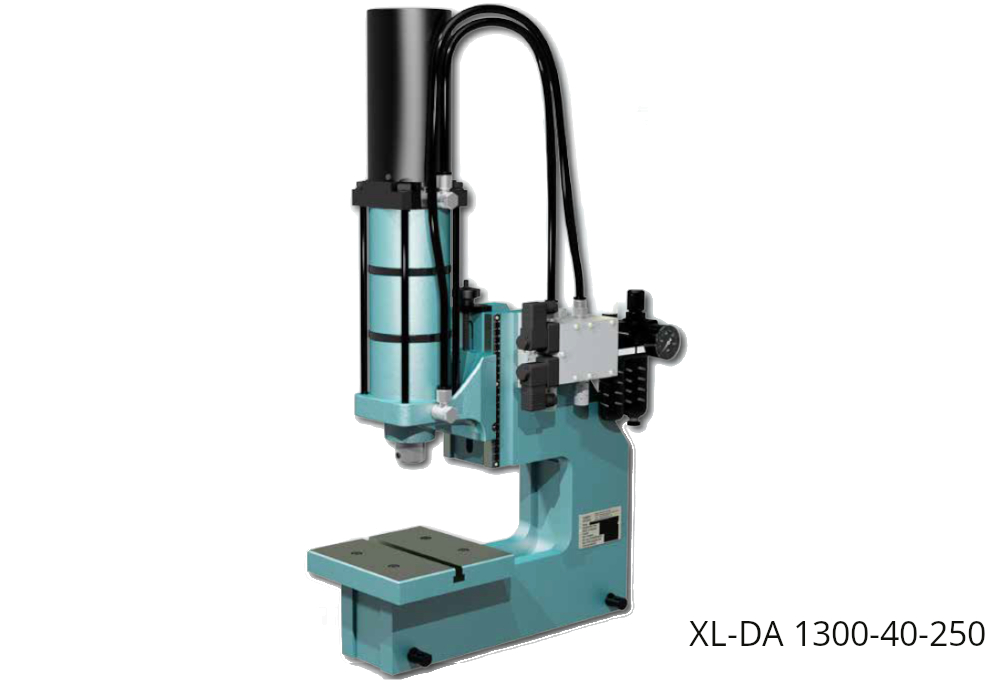

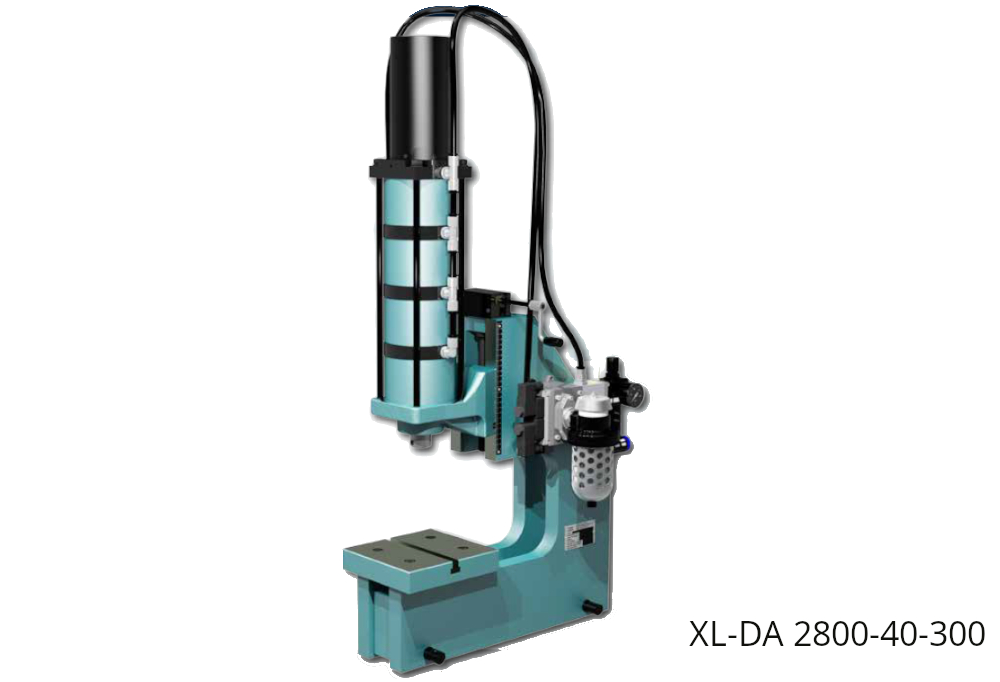

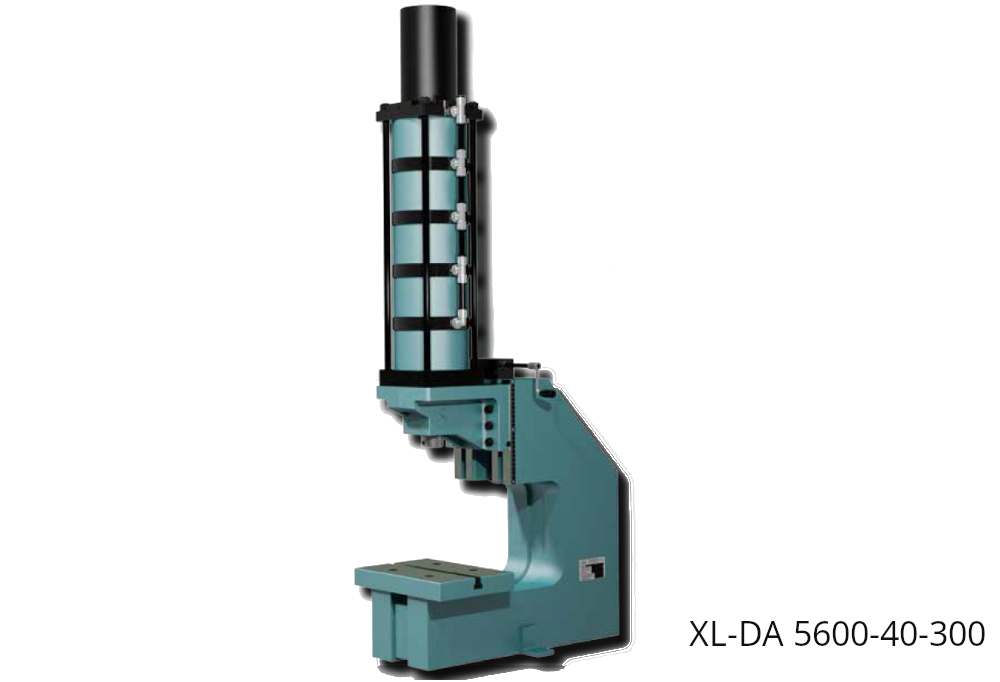

Пневматические прессы прямого действия серии XL-DA
Прессы серии XL-DA — это пневматические прессы прямого действия (Direct-Acting) от компании mäder Pressen GmbH с увеличенным вылетом (глубиной зева) . В отличие от коленно-рычажных прессов, которые развивают максимальное усилие только в конце хода, прессы прямого действия создают постоянное усилие на протяжении всего рабочего хода.
Буквы XL в названии серии обозначают увеличенный вылет (extra large throat), что позволяет обрабатывать крупногабаритные детали, листовой металл, печатные платы и другие объемные изделия.
Назначение
Прессы XL-DA предназначены для:
- Обработки листового металла
- Работы с печатными платами
- Сборки крупногабаритных узлов
- Гибки, штамповки и формовки
- Запрессовки и клепки
Конструктивные особенности:
| Привод | Пневматический, прямого действия |
|---|---|
| Тип действия | Постоянное усилие на всем ходу (в отличие от коленно-рычажных прессов) |
| Плунжер | Круглый (Round ram), диаметр 40 мм |
| Вылет (A) | 250 мм или 300 мм (увеличенный) |
| Направляющие | Подшипники скольжения — все движущиеся части имеют опоры, что обеспечивает низкое трение и высокую точность |
| Регулировка хода | Прецизионная регулировка длины хода |
| Регулировка высоты | Пресс-головка регулируется по высоте с помощью винтового шпинделя и углового редуктора |
| Измерительная шкала | Боковая шкала для быстрого воспроизведения настроек при смене инструмента |
| T-образный паз стола | 12 мм (аналог DIN 650) |
| Обслуживание | Практически не требует обслуживания, цилиндры предварительно смазаны и подходят для безмасляной работы |
Ключевое отличие XL-DA от DA / L-DA
| Стандартные DA / L-DA | Серия XL-DA | |
|---|---|---|
| Вылет (H) | 63 или 80 мм | 250 или 300 мм |
| Применение | Универсальные задачи | Обработка крупногабаритных деталей — листовой металл, печатные платы и другие объемные изделия |
| Конструкция | Стандартная станина | Усиленная C-образная станина с глубоким зевом |
Основные преимущества
- Увеличенный вылет 250-300 мм — ключевое отличие серии, идеально для крупных деталей
- Постоянное усилие на всем ходу — принципиальное отличие от коленно-рычажных прессов
- Прецизионная регулировка хода
- Модульность — возможность выбора точных параметров под конкретную задачу
- Низкий уровень шума — менее 75 дБ
- Простота обслуживания — безмасляная работа, предварительно смазанные цилиндры
- Высокая точность направляющих — подшипниковые опоры для всех движущихся частей
Общее резюме
Серия XL-DA — это пневматические прессы прямого действия с увеличенным вылетом 250 или 300 мм. Предназначены для обработки крупногабаритных деталей: листового металла, печатных плат и других объемных изделий . Сохраняют все преимущества прессов прямого действия: постоянное усилие на всем ходу, высокая точность регулировки, модульность и практически не требующее обслуживания исполнение

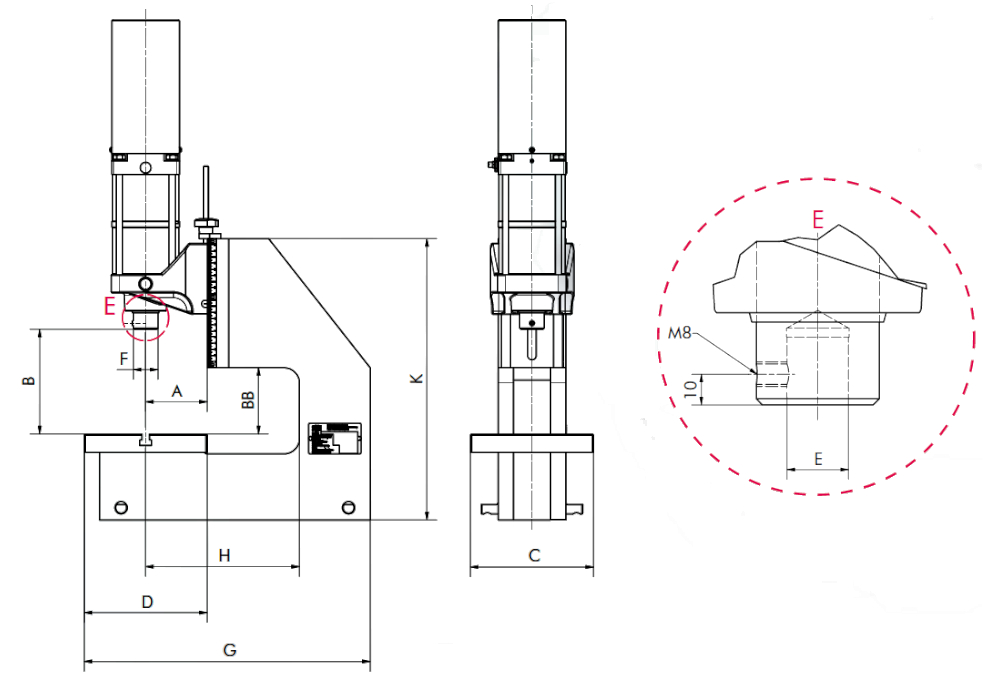

Краткие характеристики:
| Тип | XL-DA 450-*-250 | XL-DA 850-*-250 | XL-DA 1300-*-250 | XL-DA 1700-*-250 | XL-DA 450-*-300 | |||
|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 4.5 | 8.5 | 13 | 17 | 4.5 | ||
| Рабочий ход | мм | 40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
||
| Выступ | А | мм | 100 | 100 | 100 | 100 | 130 | |
| Просвет | В | мм | 75 - 175 | 75 - 175 | 75 - 175 | 75 - 175 | 140 - 175 | |
| Размер стола | CxD | мм | 200 х 200 | 200 х 200 | 200 х 200 | 200 х 200 | 200 х 200 | |
| Ширина паза DIN 650 | мм | 12 | 12 | 12 | 12 | 14 | ||
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | |
| Диаметр пуансона | F | мм | 40 | 40 | 40 | 40 | 40 | |
| Площадь установки | СхG | мм | 200 х 465 | 200 х 465 | 200 х 465 | 200 х 465 | 200 х 560 | |
| Высота | K | мм | 465 | 465 | 465 | 465 | 630 | |
| Вес | кг | 60 | 60 | 63 | 66 | 135 | ||
| Тип | XL-DA 850-*-300 | XL-DA 1300-*-300 | XL-DA 1700-*-300 | XL-DA 2100-*-300 | XL-DA 3400-*-300 | |||
| Нагрузка | кН | 8.5 | 13 | 17 | 21 | 34 | ||
| Рабочий ход | мм | 40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
40/60/80 /100/120 |
||
| Выступ | А | мм | 130 | 130 | 130 | 130 | 130 | |
| Просвет | В | мм | 140 - 175 | 140 - 175 | 140 - 175 | 140 - 175 | 140 - 175 | |
| Размер стола | CxD | мм | 200 х 200 | 200 х 200 | 200 х 200 | 200 х 200 | 200 х 200 | |
| Ширина паза DIN 650 | мм | 14 | 14 | 14 | 14 | 14 | ||
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | |
| Диаметр пуансона | F | мм | 40 | 40 | 40 | 40 | 40 | |
| Площадь установки | СхG | мм | 200 x 560 | 200 x 560 | 200 x 560 | 200 x 560 | 200 x 560 | |
| Высота | K | мм | 630 | 630 | 630 | 630 | 630 | |
| Вес | кг | 138 | 141 | 144 | 141 | 164 | ||
