Пневматические прессы с ручным управлением серии NP и XL-NP
Прессы серий NP и XL-NP — это пневматические коленно-рычажные прессы с ручным управлением (manually assisted) от компании mäder Pressen GmbH . Они разработаны для применений, где из-за особенностей заготовки невозможно использовать стандартное двухручное управление с самого начала, но при этом требуется высокое усилие в конце рабочего хода.
Принцип работы

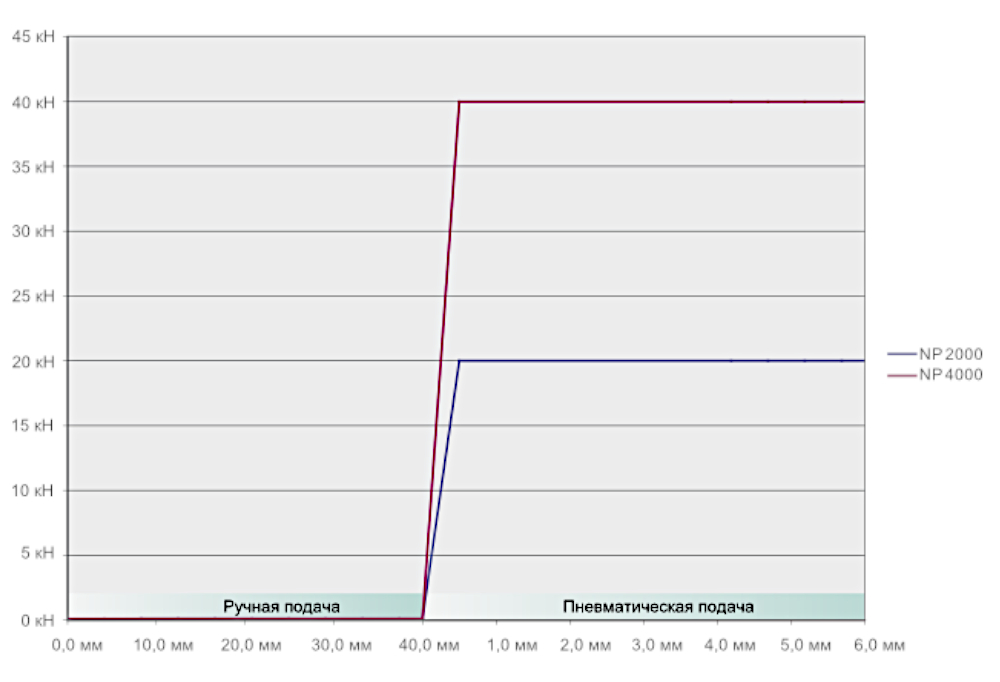

Управление прессом осуществляется в два этапа:
- Ручной подвод: Оператор с помощью ручного рычага подводит плунжер к заготовке. Усилие рычага удерживает деталь на месте.
- Пневматическое усилие: После того как плунжер достиг нужного положения, оператор нажимает кнопку (другой рукой), и пневматический цилиндр развивает номинальное усилие в конце рабочего хода.
Такая схема обеспечивает безопасность и позволяет работать с деталями, которые требуют ручного позиционирования.
Конструктивные особенности:
- Коленно-рычажный механизм: Обеспечивает высокое усилие в нижней мертвой точке .
- Ручной рычаг: Служит для ручного подвода плунжера к детали .
- Пневматический привод: Двусторонний цилиндр, практически не требующий обслуживания. Создает усилие на завершающем этапе хода .
- Плунжер: Круглый плунжер, отличающийся высокой прочностью, шлифованной поверхностью и высокой точностью. Инструмент фиксируется в отверстии плунжера (20H7) с помощью винта. Направляется в прецизионно расточенных отверстиях или тефлоновых втулках .
- Регулировка высоты: Пресс-головка легко регулируется по высоте с помощью червячного редуктора .
- Измерительная шкала: Боковая измерительная шкала позволяет быстро воспроизводить настройки при смене инструмента .
- Низкий уровень шума: Менее 75 дБ .
Ообласть применения
- Штамповка и пробивка отверстий .
- Сборка и запрессовка компонентов .
- Клепка и гибка.
- Чеканка и маркировка.
- Обработка крупногабаритных деталей (для серии XL-NP)
Основные преимущества
- Безопасность: Двухэтапный процесс (ручной подвод + кнопка) исключает случайное срабатывание .
- Удобство: Позволяет одной рукой удерживать деталь, а другой управлять процессом .
- Высокое усилие: Коленно-рычажный механизм обеспечивает максимальное усилие именно в конце хода, когда это необходимо .
- Точность: Прецизионное направление плунжера и возможность точной настройки высоты.
Общее резюме

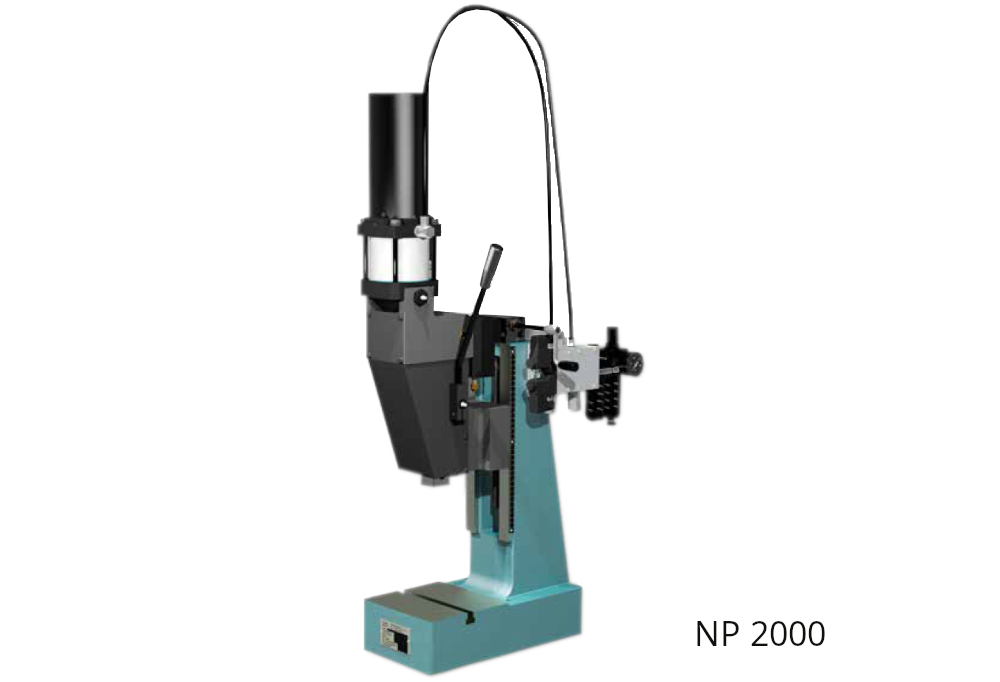

- Серия NP — базовые пневматические коленно-рычажные прессы с ручным управлением, вылет 130 мм.

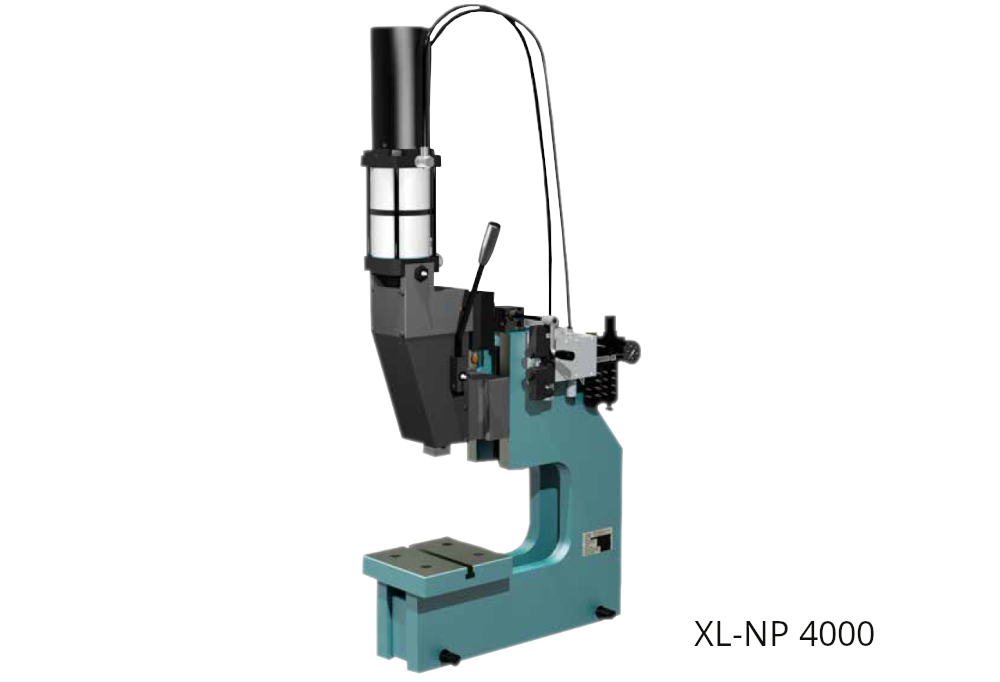

- Серия XL-NP — модификация с увеличенным вылетом 300 мм для работы с крупными деталями и листовыми материалами.

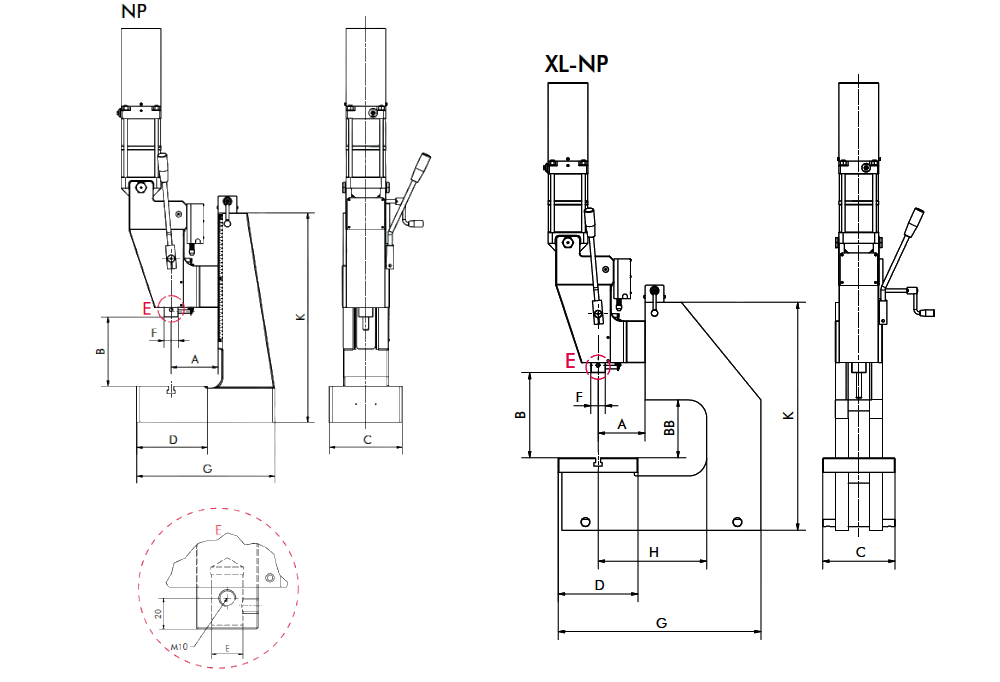

Краткие характеристики:
| Тип | NP 2000 | NP 4000 | XL-NP 2000 | XL-NP 4000 | ||
|---|---|---|---|---|---|---|
| Усилие | кН | 20 | 40 | 20 | 40 | |
| Ручной рабочий ход | мм | 40 | 40 | 40 | 40 | |
| Пневматический ход | мм | 0 - 6 | 0 - 6 | 0 - 6 | 0 - 6 | |
| Выступ | А | мм | 130 | 130 | 130 | 130 |
| Выступ, серия XL | Н | мм | - | - | 300 | 300 |
| Просвет | В | мм | 58-352 | 58-352 | 58-352 | 58-352 |
| Просвет, серия XL | ВB | мм | - | - | 158 | 158 |
| Размер стола | CxD | мм | 200 x 190 | 200 x 190 | 200 x 220 | 200 x 220 |
| Ширина паза DIN 650 | мм | 14 | 14 | 14 | 14 | |
| Диаметр направляющей пуансона x глубина | E | мм | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 | 20Н7 x 25 |
| Площадь пуансона | F | мм | 40 х 40 | 40 х 40 | 40 х 40 | 40 х 40 |
| Расход воздуха / см хода целиндра | Л | 0.5 | 0.75 | 0.5 | 0.75 | |
| Площадь установки | СхG | мм | 200 х385 | 200 х385 | 200 x 560 | 200 x 560 |
| Высота | K | мм | 580 | 580 | 630 | 630 |
| Вес | кг | 95 | 96 | 135 | 135 | |
