Пресс ручной коленно-рычажный серии APK и XL-APK

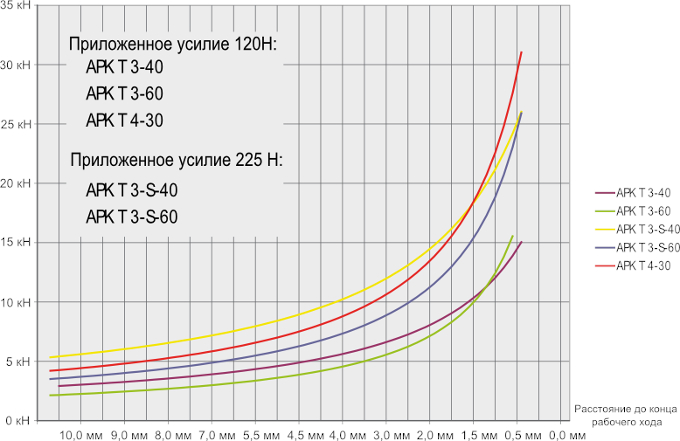

Прессы серий APK и XL-APK являются ручными коленно-рычажными (кривошипно-шатунными). Их ключевая особенность — номинальное усилие достигается только в конце хода (в нижней мертвой точке). Это делает их идеальными для операций, требующих максимального усилия на коротком участке: штамповка, клепка, чеканка, запрессовка и т.д.
Ключивое отличие моделей APK XL-APK:
| Серия APK | Серия XL-APK | |
|---|---|---|
| Ключевое отличие | Стандартный вылет (глубина зева) | Увеличенный вылет (до 250 мм и более) |
| Усилие | до 30 кН (3 тонны) | до 15 кН (1.5 тонны) для ручных моделей |
| Привод | Ручной, рычаг | Ручной, рычаг |
| Тип | Настольные, стационарные | Настольные, стационарные |
| Назначение | Универсальные, для модельного производства и мастерских | Для обработки объемных деталей (печатные платы, листовой металл) |
Общие технические особенности
Несмотря на разницу в вылете, обе серии объединяет ряд общих конструктивных решений:
- Механизм: Коленно-рычажный, обеспечивающий высокое усилие в конце хода при относительно небольшом усилии оператора
- Направляющие: Плунжер (круглый толкатель) с полированной поверхностью, направляемый в хонингованных (шлифованных) втулках или прецизионных тефлоновых втулках. Это гарантирует высокую точность и долговечность
- Крепление оснастки: В плунжере имеется точное отверстие 10H7 x 30 мм для фиксации инструмента с помощью винта с потайной головкой
- Стол: Имеет Т-образный паз шириной 12 мм (аналогично DIN 650) для крепления оснастки
- Регулировка рабочей высоты: Бесступенчатая регулировка рабочей высоты (Daylight) с помощью шпинделя
- Дополнительное оснащение: Возможно расширение функционала различными опциями (счетчики циклов, системы фиксации и т.д.)
Основное применение
Прессы предназначены для ручной сборки на рабочих местах в серийном или единичном производстве. Оптимальны для:
- Штамповки
- Клепки
- Чеканки / Маркировки
- Склеивания
- Сборки прессовых соединений
Выбор между сериями APK и XL-APK определяется габаритами обрабатываемых деталей:
- APK — стандартная серия с вылетом до 100 мм для универсальных задач
- XL-APK — серия с увеличенным вылетом (до 250 мм и более), специально разработанная для работы с объемными или широкими деталями, такими как печатные платы или крупный листовой металл
Краткие характеристики:

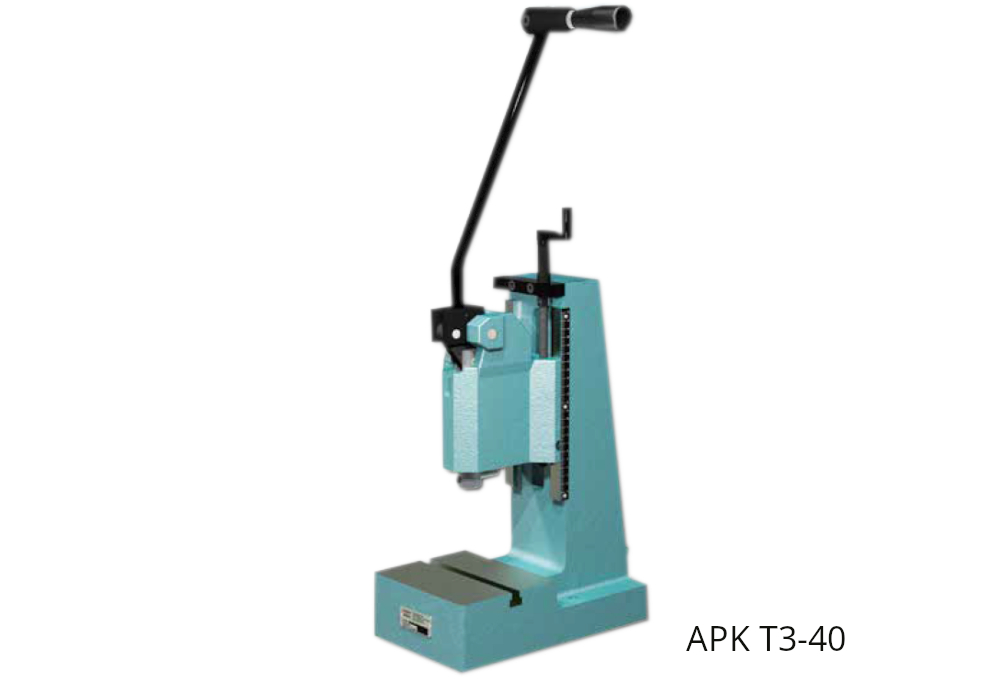

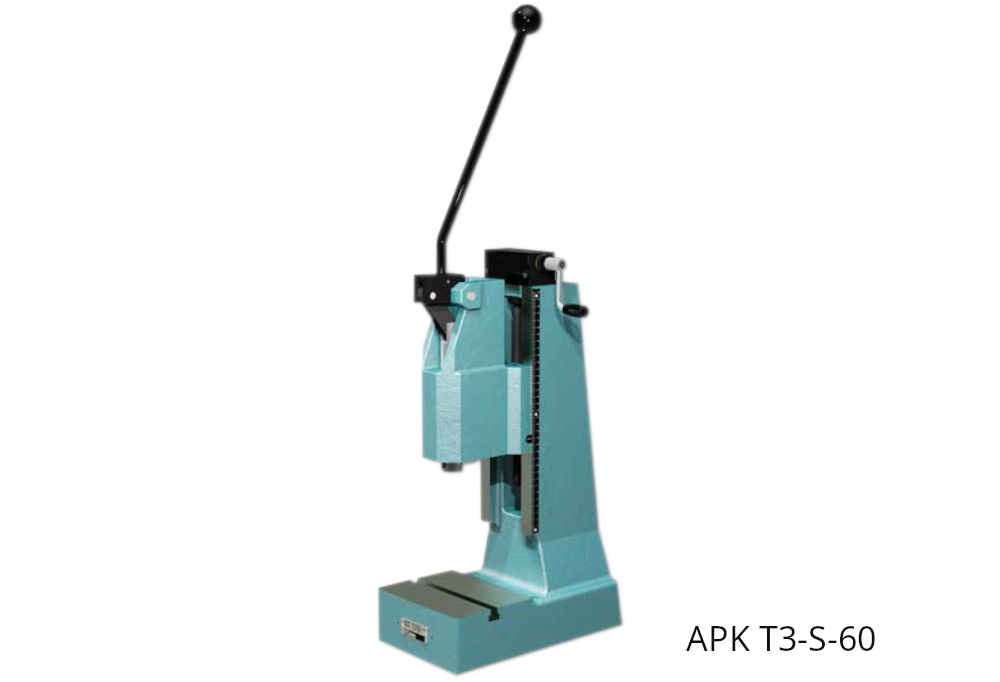

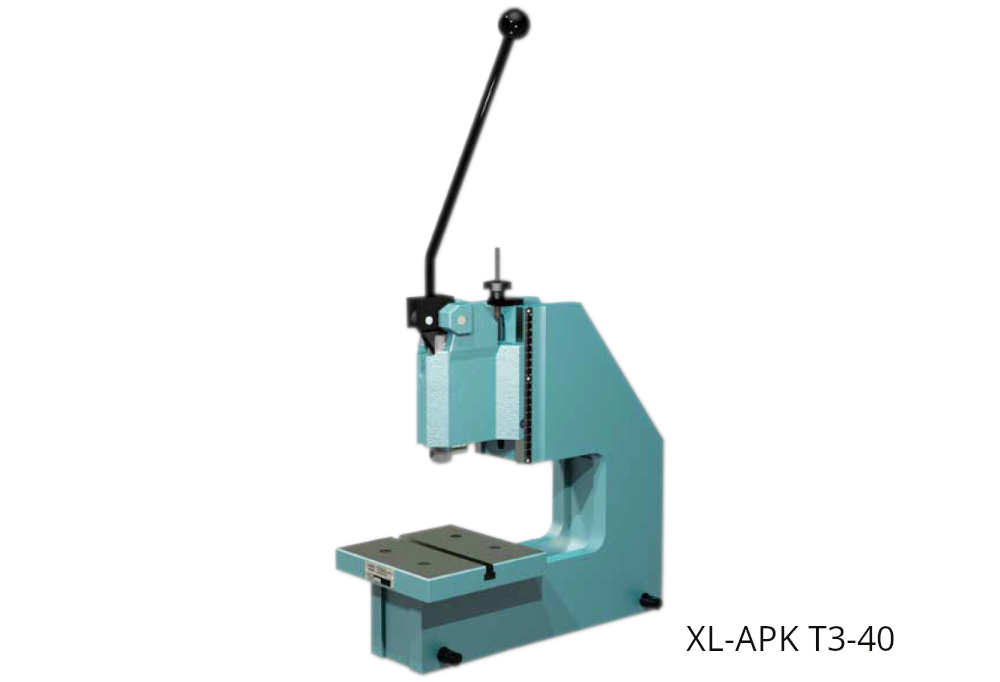

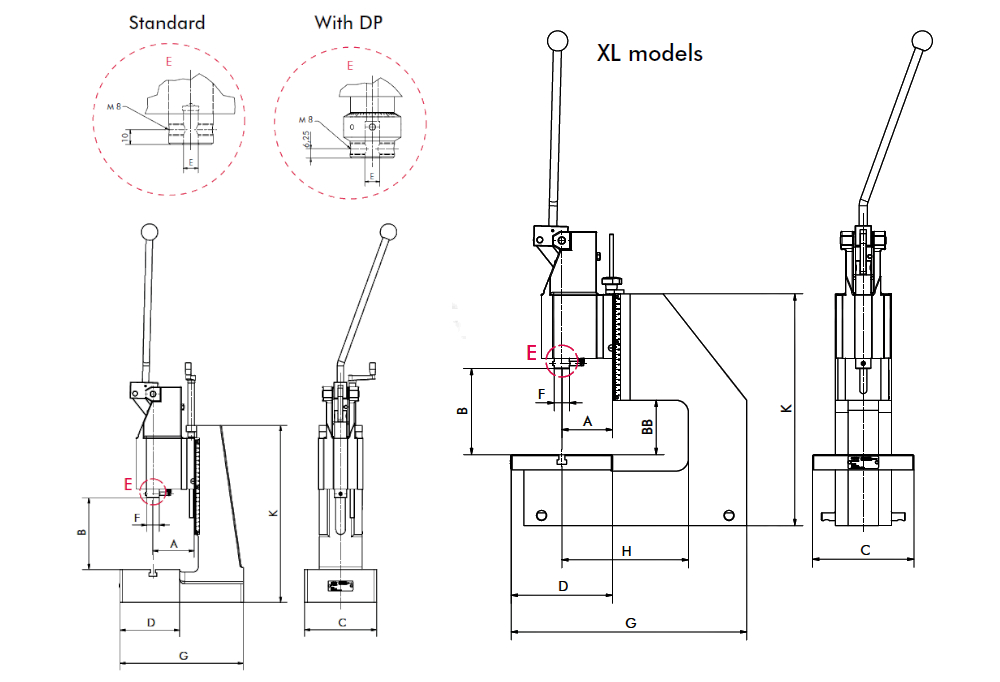

| Тип | APK T3-40 | APK T3-60 | APK T3-S-40 | APK T3-S-60 | APK T4-30 | XL-APK T3-40 | XL-APK T3-60 | ||
|---|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 15.0 | 15.0 | 25.0 | 25.0 | 30.0 | 15.0 | 15.0 | |
| Рабочий ход | мм | 40 | 60 | 40 | 60 | 30 | 40 | 60 | |
| Выступ | А | мм | 100 | 100 | 100 | 100 | 100 | 250 | 250 |
| Просвет | В | мм | 49 - 168 | 51 - 172 | 60 - 290 | 65 - 295 | 55 - 285 | 88 - 166 | 90 - 168 |
| Размер стола | CxD | мм | 175 х 140 | 175 х 140 | 185 х 145 | 185 х 145 | 185 х 145 | 200 x 200 | 200 x 200 |
| Ширина паза DIN 650 | мм | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 |
| Диаметр пуансона | F | мм | 30 | 34 | 34 | 30 | 30 | 30 | 30 |
| Площадь установки | СхG | мм | 175 х 300 | 175 х 300 | 185 х 320 | 185 х 320 | 185 х 320 | 200 x 465 | 200 x 465 |
| Высота | K | мм | 425 | 425 | 520 | 520 | 520 | 465 | 465 |
| Вес | кг | 39 | 43 | 58 | 63 | 63 | 54 | 58 | |
Устройство для точной регулировки пуансона (DP)
Так как коленно-рычажные прессы достигают максимального усилия только в конце хода, настройка высоты головки со шпинделем с резьбовым концом часто бывает неточной. Используя точную настройку, нижняя мёртвая точка пресса может быть точно установлена прямо на пуансоне. Шкала на кольце настройки дает возможность точной регулировки до 0.02 мм. Пределы регулирования ±1.5 мм.
Затвор обратного хода (HS)
С затвором обратного хода для ручных коленно-рычажных прессов и реечных прессов исключен частичный ход, а, следовательно, неполные рабочие операции. Все соединительные операции проводятся безопасно и основательно каждый раз, что является весомым вкладом в гарантию качества. При ходе вниз обратный ход блокируется. Затворное устройство фиксируется, и рычаг не переставляется до конца хода. Механизм спуска позволяет извлекать зажатые компоненты.
Счетчик числа ходов (Z)
Счетчик числа ходов (Z) с пятью цифрами. Опция доступна для всех ручных прессов.
Отверстие планшайбы (TB)
Нижние части инструментов могут быть вставлены в отверстие планшайбы (отцентрованное отверстие) и закреплены поперечным винтом. Позволяет быстро менять инструмент и значительно сокращает время установки. Данная опция доступна для всех ручных прессов, а также для других прессов по запросу.
