Пресс ручной коленно-рычажный серии VK, L-VK и XL-VK
Прессы серий VK, L-VK и XL-VK являются ручными коленно-рычажными (кривошипно-шатунными). Их ключевая особенность — номинальное усилие достигается только в конце хода (в нижней мертвой точке). Это делает их идеальными для операций, требующих максимального усилия на коротком участке: штамповка, клепка, чеканка, запрессовка, склеивание и т.д.
Ключивое отличие моделей VK, L-VK и XL-VK:
| Серия VK | Серия L-VK | Серия XL-VK | |
|---|---|---|---|
| Ключевое отличие | Стандартный вылет (глубина зева) | Увеличенная рабочая высота | Увеличенный вылет (глубина зева) |
| Усилие | 5 - 30 кН (0.5 - 3 т) | 7.5 - 12 кН (0.75 - 1.2 т) | до 15 кН (1.5 т) |
| Привод | Ручной, рычаг | Ручной, рычаг | Ручной, рычаг |
| Тип | Настольные, стационарные | Настольные, стационарные | Настольные, стационарные (усиленная сварная конструкция) |
| Назначение | Универсальные, для точных работ | Для высоких деталей | Для объемных и широких деталей |
Общие технические особенности
Несмотря на различия в вылете и рабочей высоте, все серии объединяет ряд общих конструктивных решений:
- Коленно-рычажный механизм: Обеспечивает высокое усилие в конце хода при относительно небольшом усилии оператора (около 120-150 Н)
- Квадратный плунжер (VK и L-VK): Главное преимущество серий VK и L-VK — использование квадратного плунжера вместо круглого. Это обеспечивает:
- Абсолютную защиту от проворота инструмента
- Высокую стабильность и точность направления
- Большую поверхность для крепления оснастки
- Практически полное отсутствие люфта
- Крепление оснастки: В плунжере имеется точное отверстие 10H7 x 30 мм (глубина может варьироваться) для фиксации инструмента с помощью винта с потайной головкой
- Стол: Имеет Т-образный паз шириной 12 мм (аналогично DIN 650) для крепления оснастки
- Эргономика: Дополнительно прессы могут быть укомплектованы рычагом ERGOPRESS®, который регулируется по углу наклона (на 360° бесступенчато) и отогнут в сторону. Это обеспечивает свободный обзор рабочей зоны и комфортное положение оператора
- Дополнительное оснащение: Возможно расширение функционала различными опциями (счетчики циклов, системы фиксации и т.д.)
Основное применение
Прессы предназначены для ручной сборки на рабочих местах в серийном или единичном производстве. Оптимальны для:
- Штамповки
- Клепки
- Чеканки / Маркировки
- Склеивания
- Сборки прессовых соединений
Выбор между сериями VK, L-VK и XL-VK определяется геометрией обрабатываемых деталей и требованиями к точности:
- VK — стандартная серия с квадратным плунжером для универсальных задач, требующих высокой точности и защиты от проворота инструмента. Диапазон усилий: 5-30 кН
- L-VK — серия с увеличенной рабочей высотой (Daylight), предназначенная для обработки высоких деталей. Сохраняет преимущества квадратного плунжера
- XL-VK — серия с увеличенным вылетом (до 250 мм), специально разработанная для работы с объемными или широкими деталями, такими как печатные платы или крупный листовой металл. Конструкция — усиленная сварная станина
Краткие характеристики:

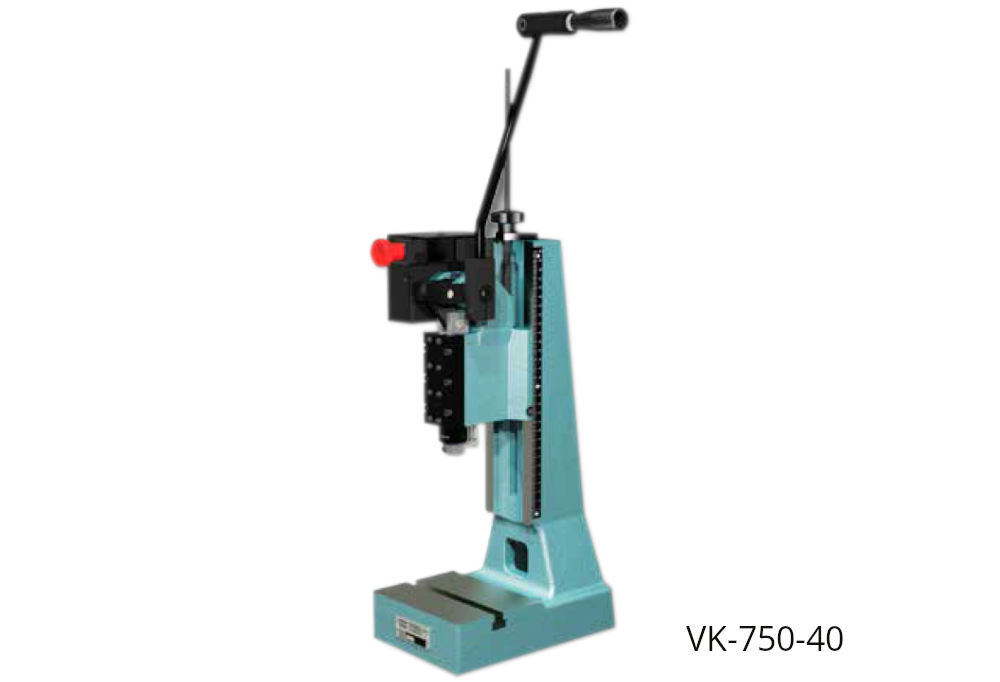

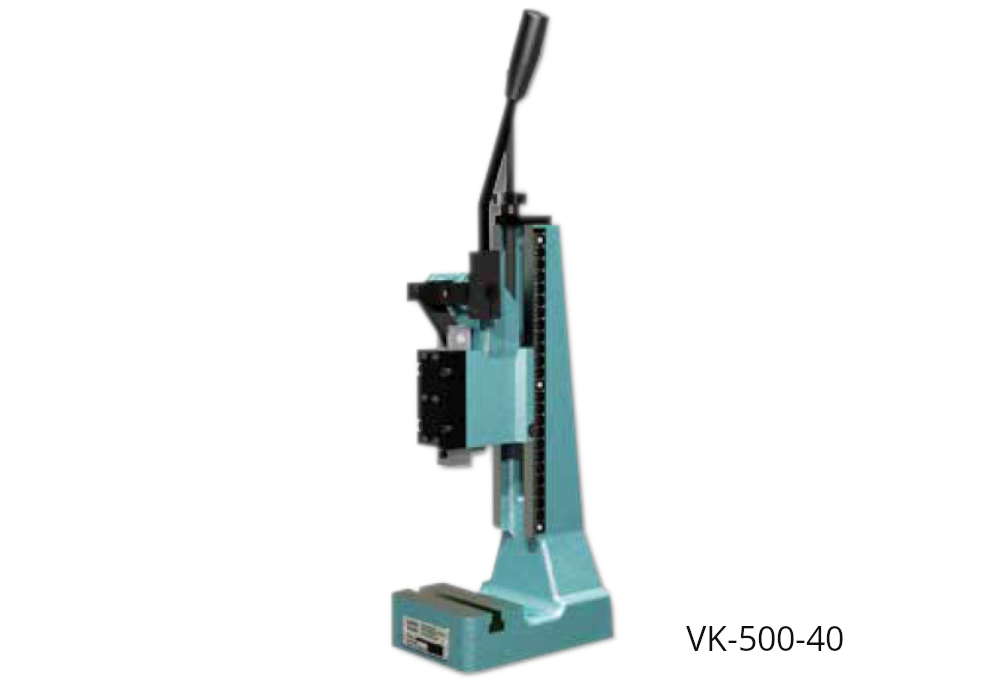

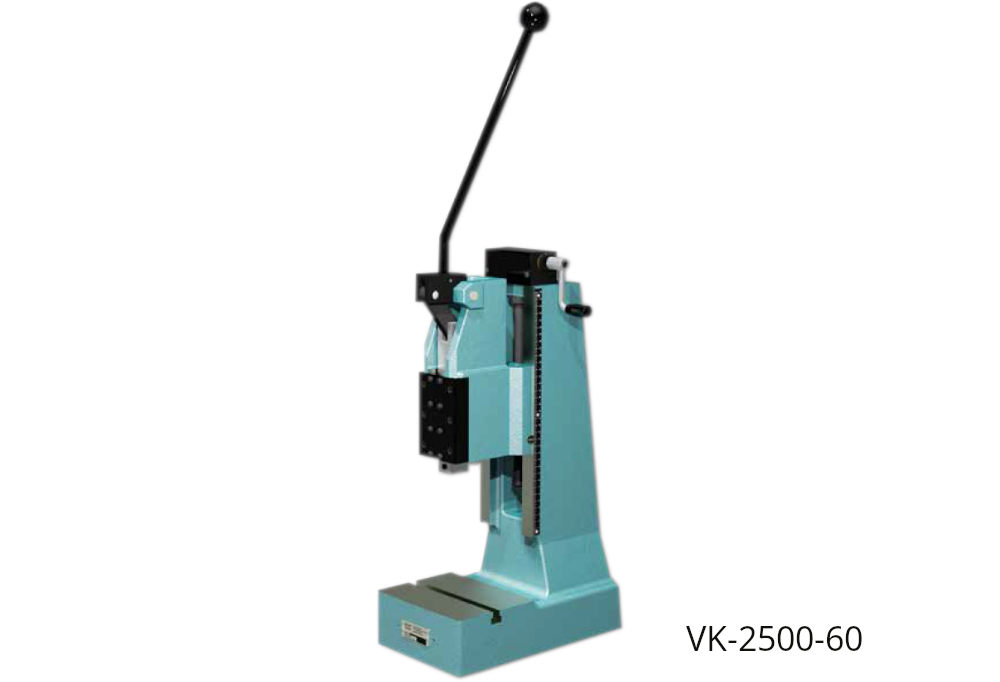

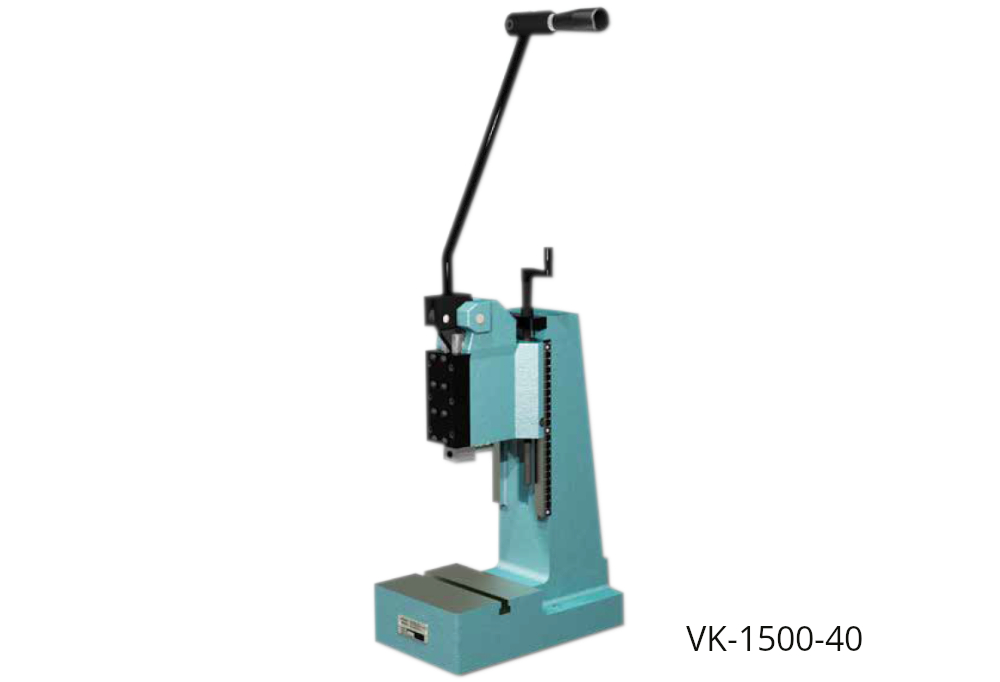

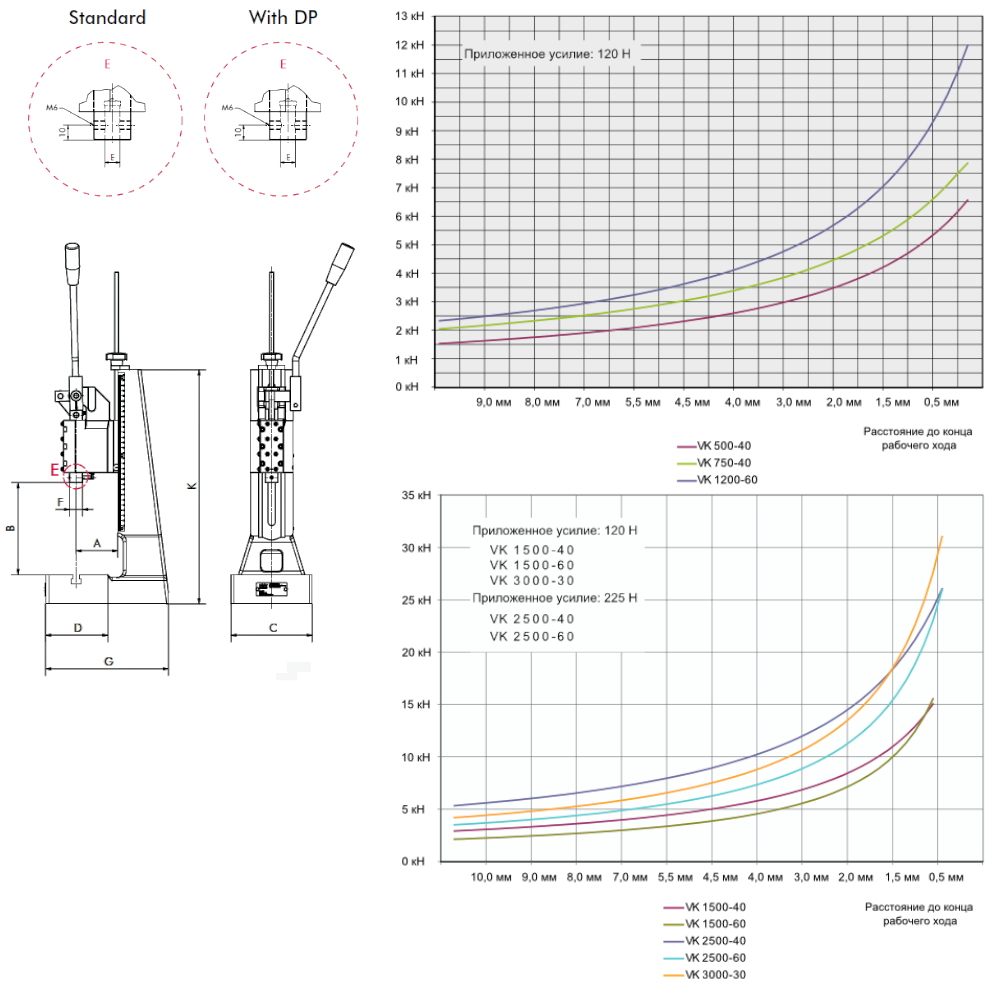

| Тип | VK 500-40 | VK 750-40 | VK 1200-60 | VK 1500-40 | VK 1500-60 | VK 2500-40 | VK 3000-30 | ||
|---|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 5.0 | 7.5 | 12.0 | 15.0 | 15.0 | 25.0 | 30.0 | |
| Рабочий ход | мм | 40 | 40 | 60 | 40 | 60 | 40 | 30 | |
| Выступ | А | мм | 63 | 80 | 80 | 100 | 100 | 100 | 100 |
| Просвет (от стола до пуансона) | В | мм | 45 – 220 | 48 – 208 | 45 - 245 | 43 - 164 | 43 - 170 | 60 - 290 | 65-295 |
| Просвет с устройством регулировки пуансона | В | мм | 30 – 205 | 32 – 192 | 31 - 231 | 32 - 153 | 26 - 153 | 46 - 274 | 44 - 274 |
| Размер стола | CxD | мм | 100 x 65 | 157 x 115 | 157 х 115 | 175 x 140 | 175 x 140 | 185 x 145 | 185 х 145 |
| Ширина паза DIN 650 | мм | 10 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 |
| Диаметр пуансона | Н | мм | 21 x 21 | 25 x 25 | 31 х 31 | 31 х 31 | 31 х 31 | 31 х 31 | 31 х 31 |
| Площадь установки | СхG | мм | 110 x 160 | 155 x 237 | 155 х 237 | 175 x 300 | 175 x 300 | 185 x 300 | 185 х 320 |
| Высота | K | мм | 355 | 450 | 450 | 425 | 425 | 520 | 520 |
| Вес | кг | 10 | 20 | 24 | 39 | 43 | 41 | 63 | |
Краткие характеристики:

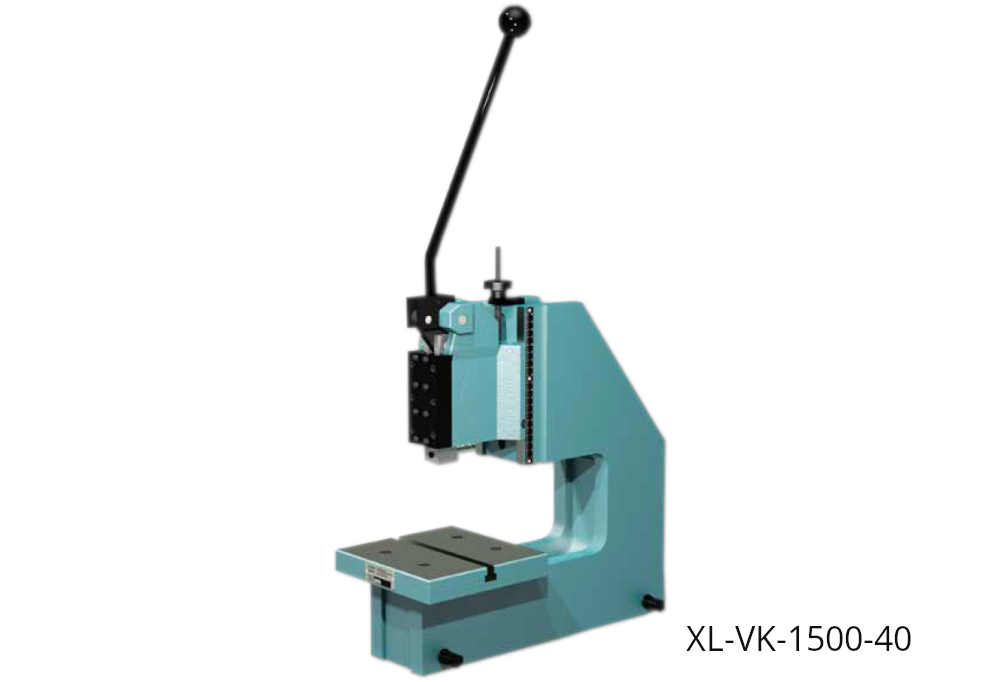

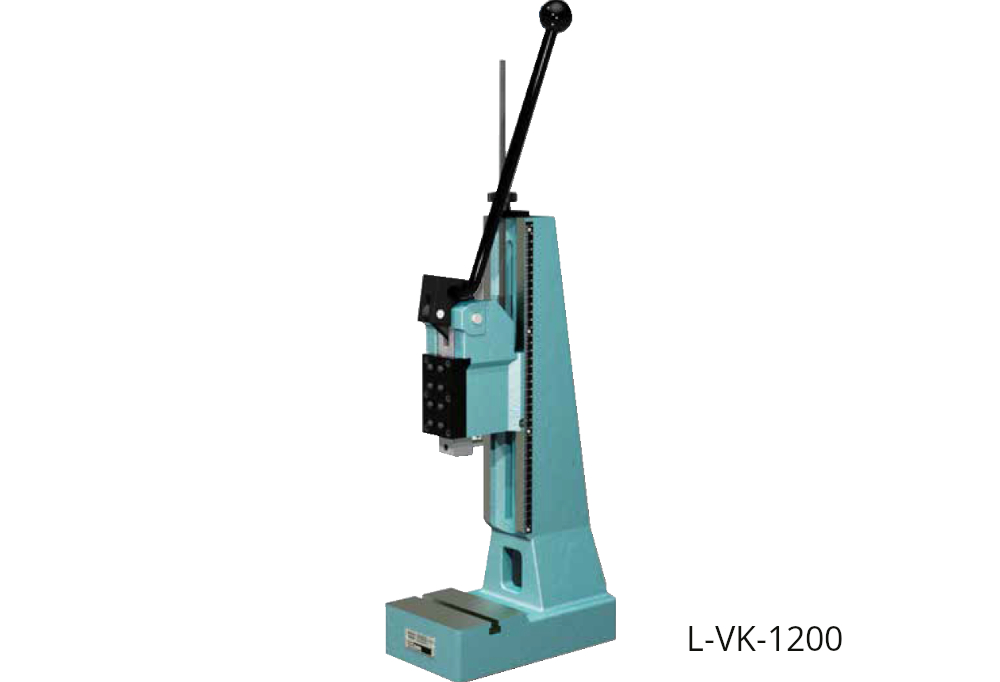

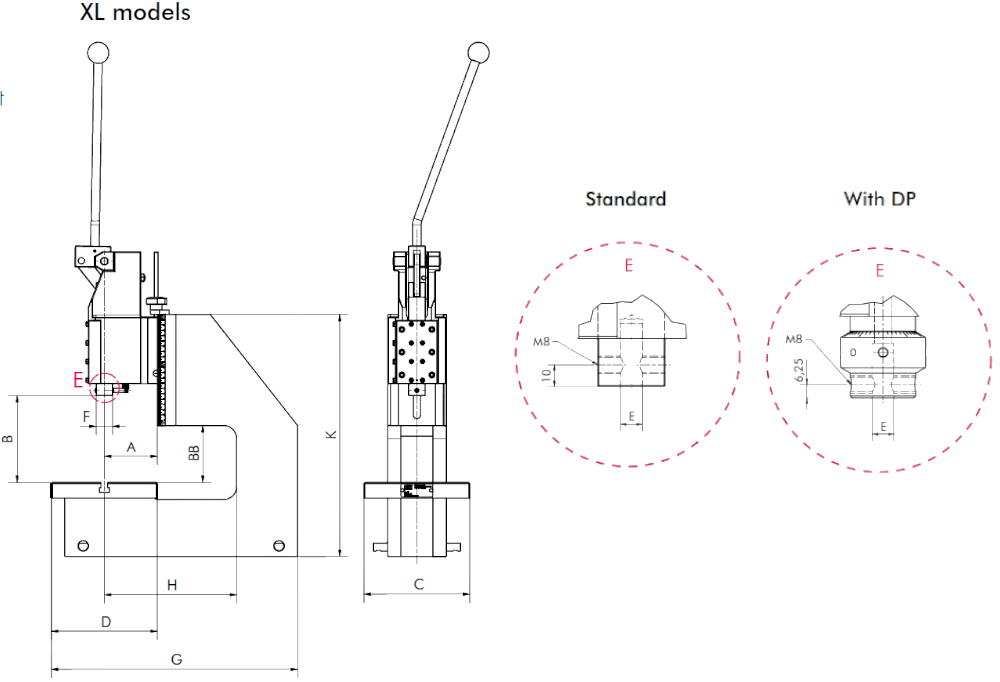

| Тип | L -VK 750-40 | L-VK 1200-60 | XL- VK 1500-40 | XL- VK 1500-60 | ||
|---|---|---|---|---|---|---|
| Нагрузка | кН | 7.5 | 12.0 | 15.0 | 15.0 | |
| Рабочий ход | мм | 40 | 60 | 40 | 60 | |
| Выступ | А | мм | 80 | 80 | 250 | 250 |
| Просвет (от стола до пуансона) | В | мм | 55 – 375 | 52-352 | 90 - 176 | 91 - 183 |
| Просвет с устройством регулировки пуансона | В | мм | 39 – 359 | 38-338 | 79 - 165 | 74 - 166 |
| Размер стола | CxD | мм | 157 x 115 | 157 х115 | 200 x 200 | 200 x 200 |
| Ширина паза DIN 650 | мм | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 25 | 10Н7 x 30 | 10Н7 x 30 | 10Н7 x 30 |
| Диаметр пуансона | Н | мм | 25 x 25 | 31 х 31 | 31 х 31 | 31 х 31 |
| Площадь установки | СхG | мм | 155 x 280 | 155 х 280 | 200 x 450 | 200 x 450 |
| Высота | K | мм | 570 | 570 | 465 | 465 |
| Вес | кг | 28 | 32 | 55 | 59 | |
Устройство для точной регулировки пуансона (DP)
Так как коленно-рычажные прессы достигают максимального усилия только в конце хода, настройка высоты головки со шпинделем с резьбовым концом часто бывает неточной. Используя точную настройку, нижняя мёртвая точка пресса может быть точно установлена прямо на пуансоне. Шкала на кольце настройки дает возможность точной регулировки до 0.02 мм. Пределы регулирования ±1.5 мм.
Затвор обратного хода (HS)
С затвором обратного хода для ручных коленно-рычажных прессов и реечных прессов исключен частичный ход, а, следовательно, неполные рабочие операции. Все соединительные операции проводятся безопасно и основательно каждый раз, что является весомым вкладом в гарантию качества. При ходе вниз обратный ход блокируется. Затворное устройство фиксируется, и рычаг не переставляется до конца хода. Механизм спуска позволяет извлекать зажатые компоненты.
Счетчик числа ходов (Z)
Счетчик числа ходов (Z) с пятью цифрами. Опция доступна для всех ручных прессов.
Отверстие планшайбы (TB)
Нижние части инструментов могут быть вставлены в отверстие планшайбы (отцентрованное отверстие) и закреплены поперечным винтом. Позволяет быстро менять инструмент и значительно сокращает время установки. Данная опция доступна для всех ручных прессов, а также для других прессов по запросу.
