Гриндометр серии QXD

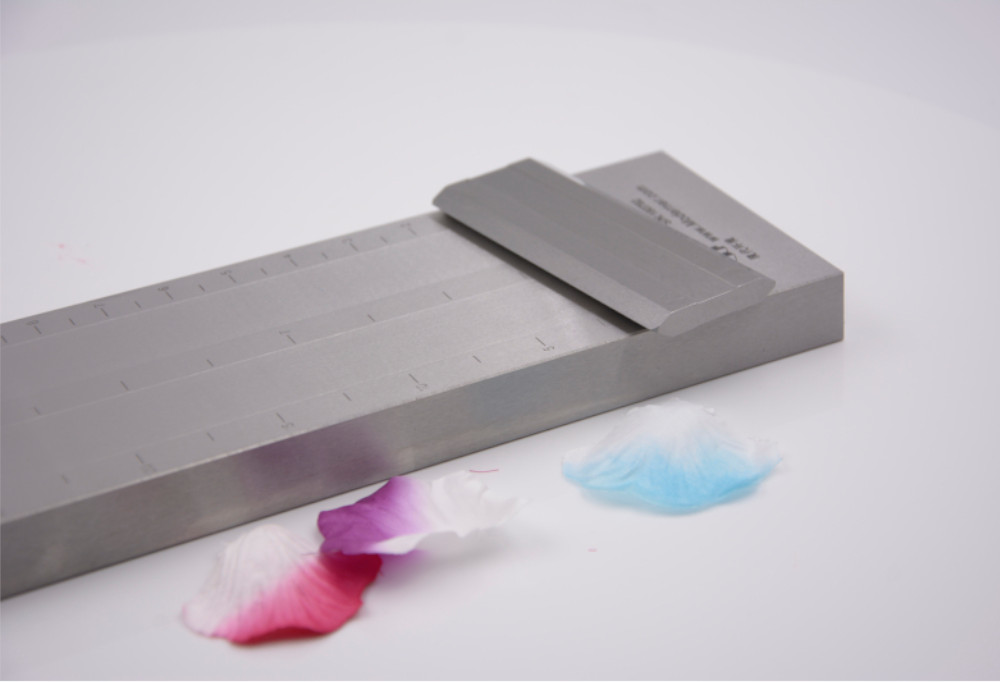

Гриндометр серии QXD, разработан для определения степени перетирки покрытий.
Инструмент используется для производства жидкого образца клиновидной формы из испытуемого материала. С помощью визуальной оценки можно легко определить, где размер частиц крупнее, чем локальные размеры клиновидного желоба. Считывание соответствующей глубины желоба происходит на границе между неровной и ровной областью поверхности. Это значение и определяет степень перетирки.
Технические характеристики

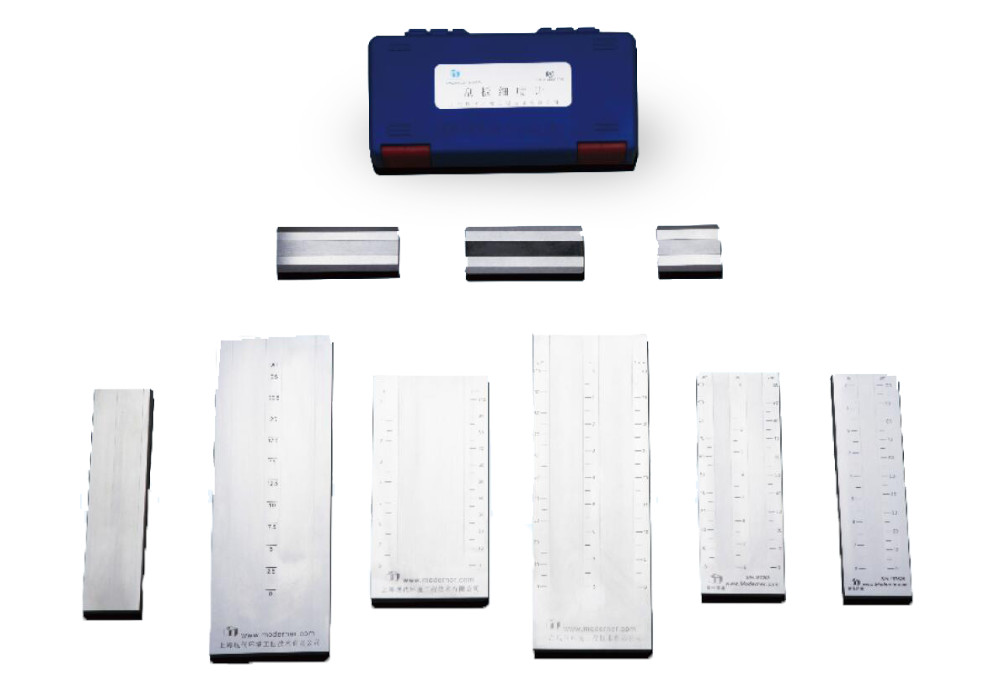

| Модель | Характеристика |
|---|---|
| - SC 5 | диапазонов: 0-15/0-25/0-50/0-100/0-150 мкм; Градация: 0,75/1,25/2,50/5/5 мкм; Размер паза: 12,7 × 140 (Д x Ш); Количество пазов: 1; Шкала: Хегмана/мкм Габаритные размеры: 170×50×12мм. Длина скребка: 70 мм - WC 3 диапазона: 0-25/0-50/0-100 мкм. Градация: 1,25/2,50/5,00 мкм. Размер паза: 25,4 × 127 (Д x Ш). Количество пазов: 1. Шкала: Хегман/мкм. Габаритные размеры: 170×63,5×12,7 мм. Длина скребка: 70 мм. |
| - BSC 3 | диапазона: 0-25/0-50/0-100 мкм. Градация: 2,50/5,00/5,00 мкм. Размер паза: 50,8 × 127 (Д x Ш). Количество пазов: 01. Шкала: Хегман/мкм. Габаритные размеры: 171,45 × 88,9 × 12,7 мм. Длина скребка: 95 мм. - DC 5 диапазонов: 0-25/0-50/0-100 мкм. Градация 2,50/2,50/5,00/5,00 мкм. Размер паза 12,7×140 (Д х Ш). Количество пазов: 2. Шкала: Хегмана/мкм. Габаритные размеры: 170 × 63,5 × 12,7 мм. Длина скребка: 70 мм. |
| - BDC 5 | диапазонов 0–25/50/100 мкм. Градация 2,50/5,00/5,00 мкм. Размер паза 25,4×165 (Д х Ш). Количество пазов: 2 Масштаб: Хегман/НПИРИ. Габаритные размеры: 241,3×88,9×19 мм. Длина скребка: 95 мм. |
Гриндометр серии QXD позволяет проводить испытания в соответствии со стандартами: ISO 1524, ASTM D3333, ASTM D1210, ASTM D1316, DIN EN 21524..
