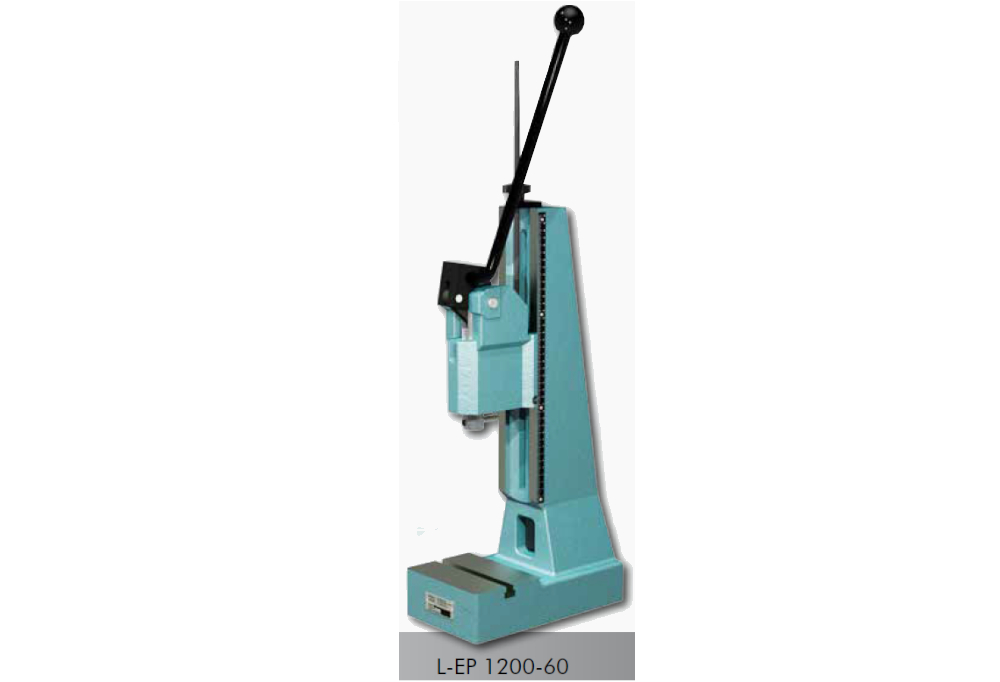

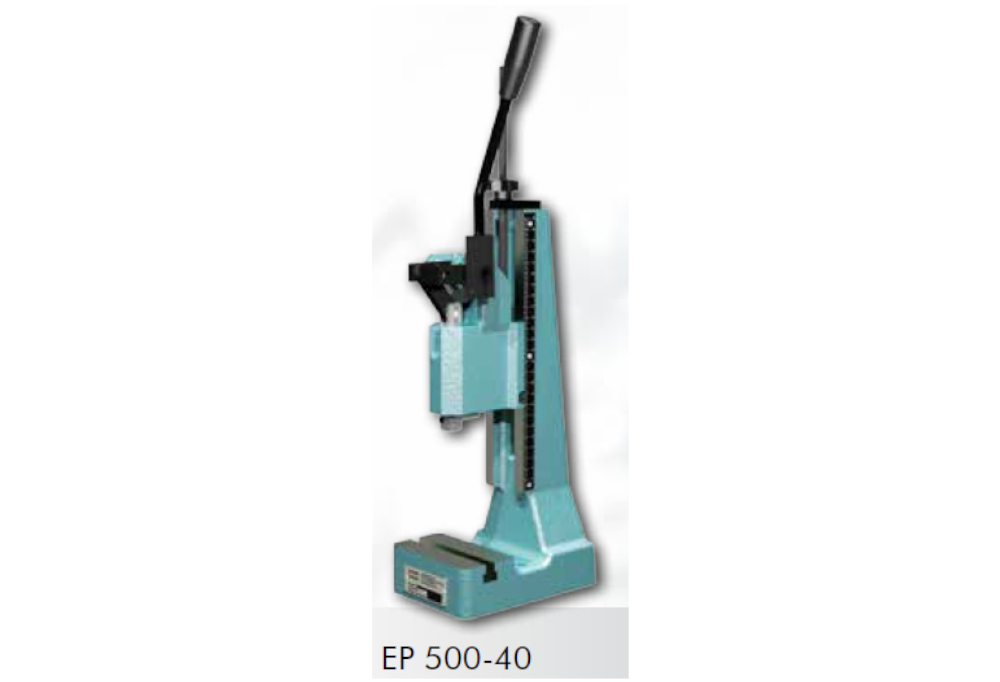

Пресс ручной коленно-рычажный EP и L-EP

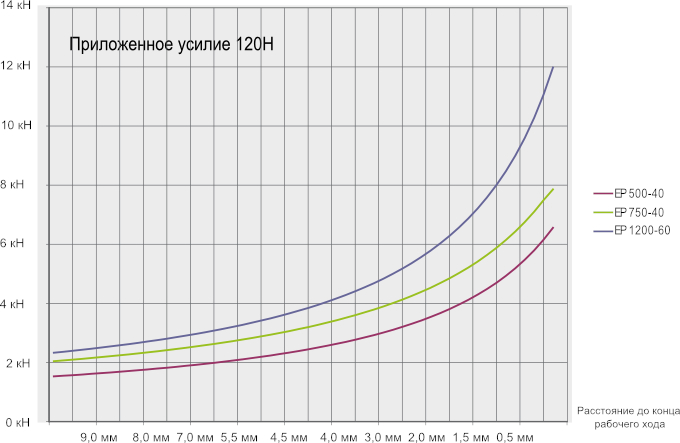

Прессы серий EP и L-EP являются ручными рычажными (кривошипно-шатунными) и используют принцип кинематического замыкания (перелома рычага). Это означает, что номинальное усилие развивается только в конце хода (в нижней мертвой точке), что идеально подходит для операций, требующих максимального усилия на коротком промежутке: штамповка, клепка, чеканка, запрессовка и т.д.
Ключивое отличие моделей EP и L-EP - серия прессов L-EP обладает большей рабочей высотой и увеличенным столом, что удобно для обработки высоких деталей или использования сложной оснастки.
Основное применение
Прессы предназначены для ручной сборки на рабочих местах в серийном или единичном производстве. Оптимальны для:
- Штамповки
- Клепки
- Чеканки / Маркировки
- Склеивания
- Сборки прессовых соединений
Краткие характеристики:
| Тип | EP 500-40 | EP 750-40 | L-EP 750-40 | EP 1200-60 | L-EP 1200-60 | ||
|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 5.0 | 7.5 | 7.5 | 12.0 | 12.0 | |
| Рабочий ход | мм | 40 | 40 | 40 | 60 | 60 | |

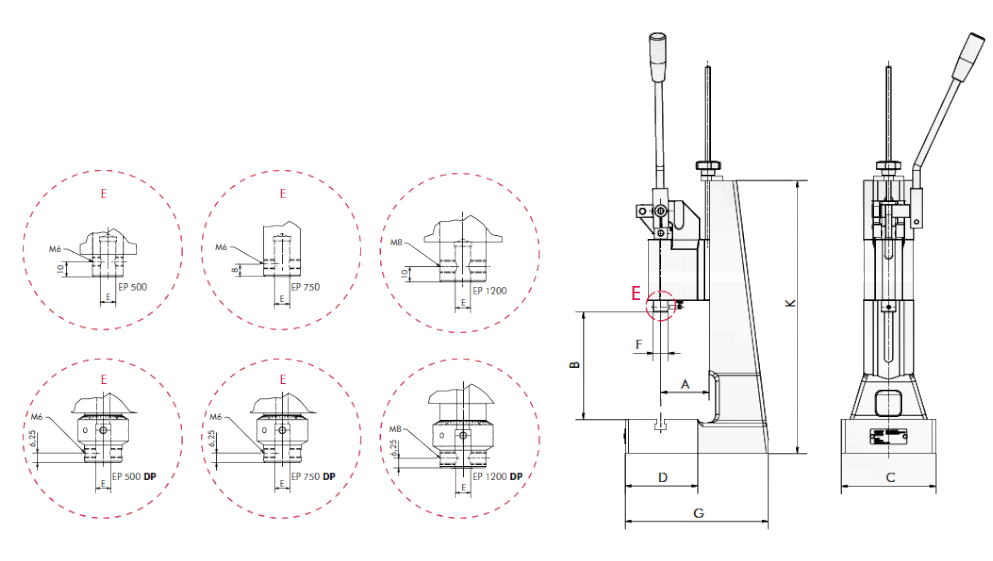

| Выступ | А | мм | 63 | 80 | 80 | 80 | 80 |
| Просвет (от стола до пуансона) | В | мм | 45 - 220 | 58 - 265 | 55 - 375 | 62 - 240 | 75 - 338 |
| Просвет с устройством регулировки пуансона | В | мм | 30 - 205 | 38 - 250 | 39 - 359 | 48 - 231 | 53 - 328 |
| Размер стола | CxD | мм | 100 х 65 | 157 х 115 | 157 х 115 | 157 х 115 | 157 х 115 |
| Ширина паза DIN 650 | мм | 10 | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 30 | 10Н7 x 30 |
| Диаметр пуансона | F | мм | 20 | 24 | 24 | 30 | 30 |
| Площадь установки | СхG | мм | 110 х 160 | 157 х 237 | 157 х 280 | 157 х 237 | 157 х 280 |
| Высота | K | мм | 355 | 450 | 570 | 450 | 570 |
| Вес | кг | 10 | 20 | 28 | 24 | 32 | |
Устройство для точной регулировки пуансона (DP)
Так как коленно-рычажные прессы достигают максимального усилия только в конце хода, настройка высоты головки со шпинделем с резьбовым концом часто бывает неточной. Используя точную настройку, нижняя мёртвая точка пресса может быть точно установлена прямо на пуансоне. Шкала на кольце настройки дает возможность точной регулировки до 0.02 мм. Пределы регулирования ±1.5 мм.
Затвор обратного хода (HS)
С затвором обратного хода для ручных коленно-рычажных прессов и реечных прессов исключен частичный ход, а, следовательно, неполные рабочие операции. Все соединительные операции проводятся безопасно и основательно каждый раз, что является весомым вкладом в гарантию качества. При ходе вниз обратный ход блокируется. Затворное устройство фиксируется, и рычаг не переставляется до конца хода. Механизм спуска позволяет извлекать зажатые компоненты.
Счетчик числа ходов (Z)
Счетчик числа ходов (Z) с пятью цифрами. Опция доступна для всех ручных прессов.
Отверстие планшайбы (TB)
Нижние части инструментов могут быть вставлены в отверстие планшайбы (отцентрованное отверстие) и закреплены поперечным винтом. Позволяет быстро менять инструмент и значительно сокращает время установки. Данная опция доступна для всех ручных прессов, а также для других прессов по запросу.
