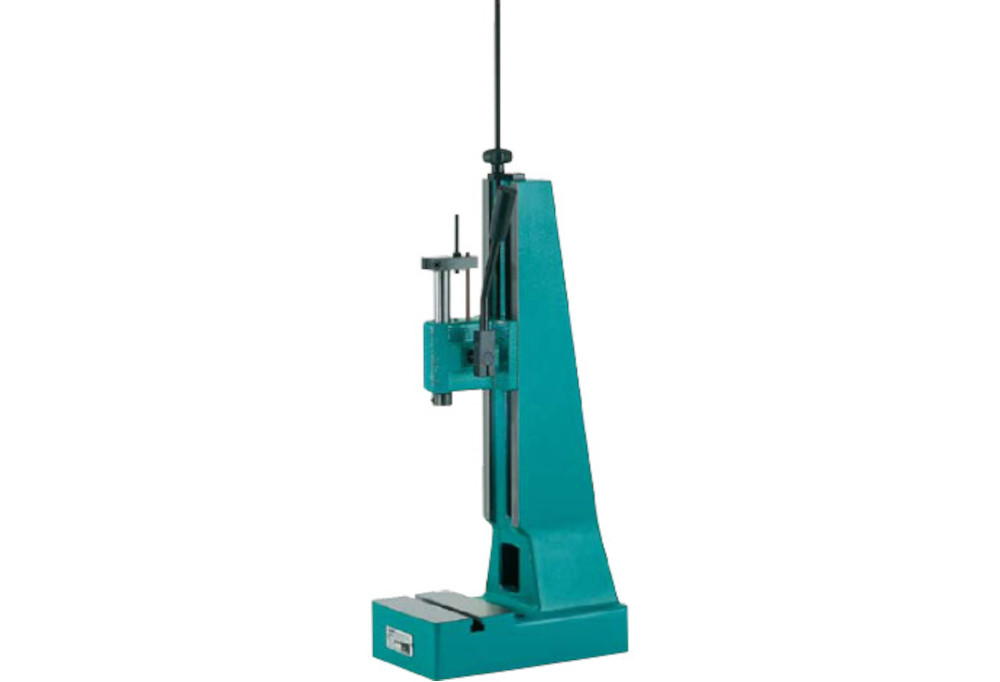

Прессы серии APZ и L-APZ
Прессы Mader с механизмом реечной передачи передают свои усилия непрерывно на всей длине хода. Направленная передача через рычаг управления позволяет добиться высокой точности. Благодаря этому прессы с механизмом реечной передачи используются там, где необходимо постоянное усилие по всей длине рабочего хода.
Рычаг управления эргономичен и удобен в использовани
- возможен поворот на 360 адаптирующийся под любой размер и применение
- отведенный в сторону рычаг обеспечивает свободный обзор рабочей поверхности и удобство позиционирования
- простое и быстрое переключение под левую руку не требующее повторной настройки инструмента. Идеально для разделения работы на прессе.
Краткие характеристики:
| Тип | APZ T 1-40 | APZ T1-90 | APZ T2-50 | APZ-T2-100 | L-APZ T2-50 | L-APZ T 2-100 | ||
|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Рабочий ход | мм | 40 | 90 | 50 | 100 | 50 | 100 | |

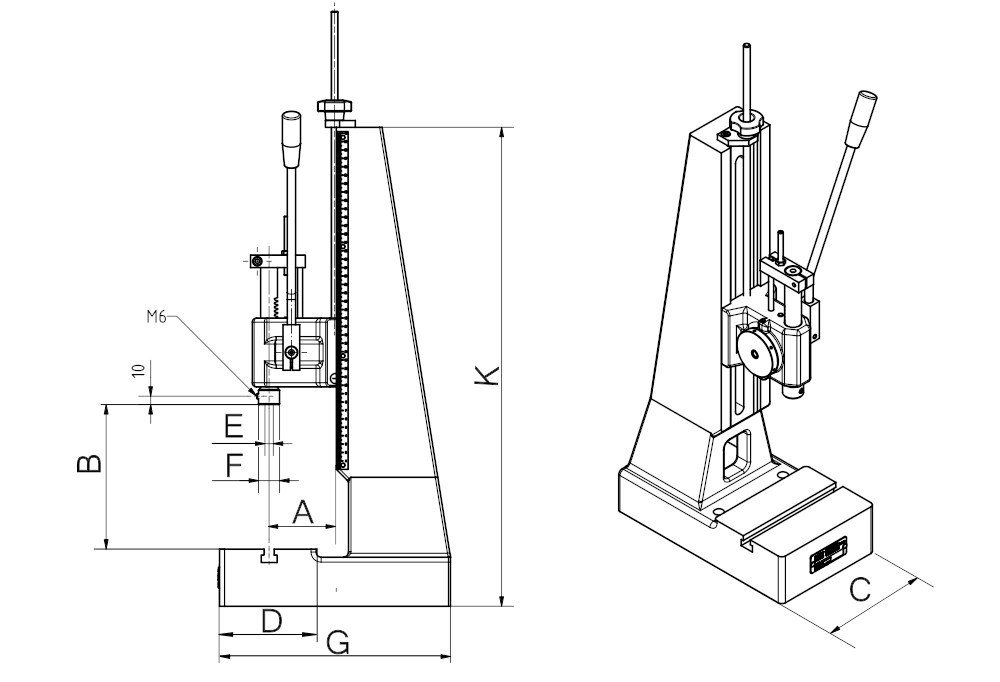

| Выступ | А | мм | 63 | 63 | 80 | 80 | 80 | 80 |
| Просвет | В | мм | 40-235 | 40-235 | 42-290 | 42-290 | 55-390 | 55-390 |
| Размер стола | CxD | мм | 110 х 65 | 110 х 65 | 157х115 | 157х115 | 157х115 | 157х115 |
| Ширина паза DIN 650 | мм | 10 | 10 | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 |
| Диаметр пуансона | F | мм | 25 | 25 | 25 | 25 | 25 | 25 |
| Площадь установки | СхG | мм | 110х164 | 110х164 | 157х237 | 157х237 | 155х280 | 155х280 |
| Высота | K | мм | 355 | 355 | 450 | 450 | 570 | 570 |
| Вес | кг | 8,5 | 8,5 | 21 | 21 | 29 | 29 | |
