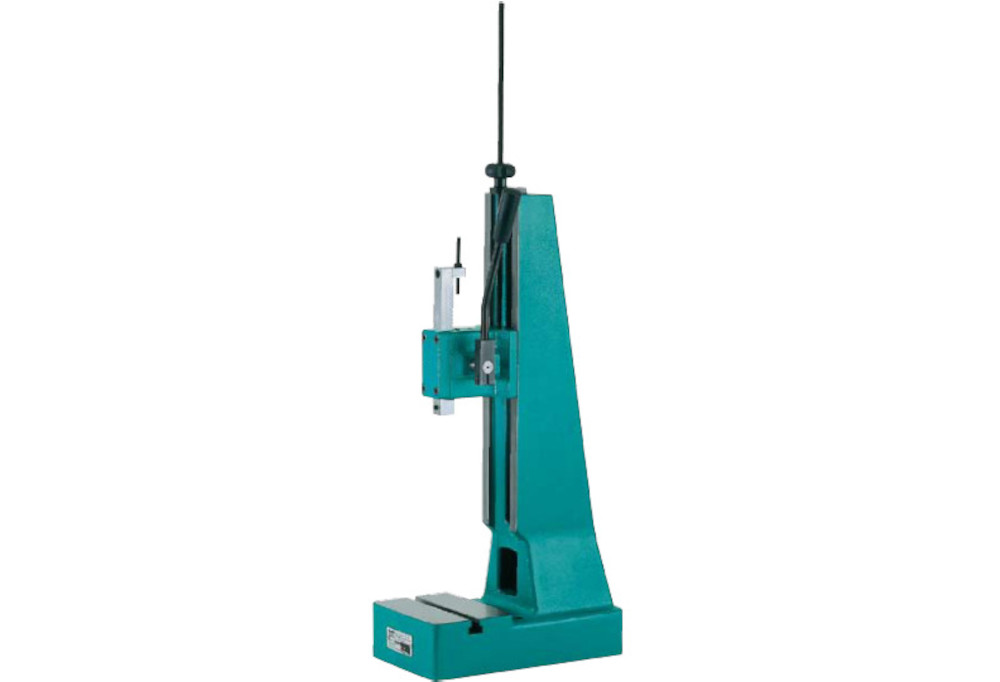

Пресс серии VZ и L-VZ
Ручной коленно-рычажный пресс с квадратным пуансоном это идеальный инструмент для изготовления маленьких прецизионных компонентов с жесткими допусками, выпускаемых небольшими партиями когда автоматизация производства экономически неэффективна
Квадратный пуансон имеет ряд существенных преимуществ по сравнению с круглым пуансоном
- абсолютное сопротивление кручению
- беззазорное движение пуансона
- регулировочный клин квадратного пуансона
- большая опорная поверхность инструмента
- в направляющих часто нет необходимости функционирующий практически без обслуживания оператором
Краткие характеристики:
| Тип | VZ 150-40 | VZ 150-90 | VZ 250-50 | VZ 250-100 | L-VZ 250-50 | L- VZ 250-100 | ||
|---|---|---|---|---|---|---|---|---|
| Нагрузка | кН | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Рабочий ход | мм | 40 | 90 | 50 | 100 | 50 | 100 | |

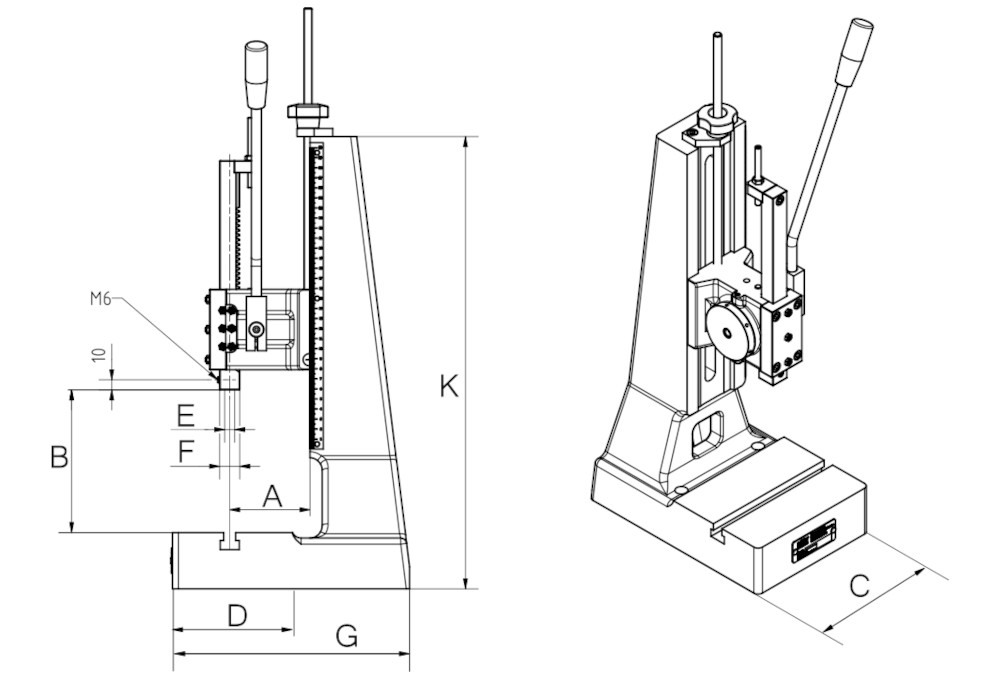

| Выступ | А | мм | 63 | 63 | 80 | 80 | 80 | 80 |
| Просвет | В | мм | 35-235 | 35-235 | 42-290 | 42-290 | 55-390 | 55-390 |
| Размер стола | CxD | мм | 110 х 65 | 110 х 65 | 157х115 | 157х115 | 157х115 | 157х115 |
| Ширина паза DIN 650 | мм | 10 | 10 | 12 | 12 | 12 | 12 | |
| Диаметр направляющей пуансона x глубина | E | мм | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 | 10Н7 x 25 |
| Размер пуансона | F | мм | 20 х 20 | 20 х 20 | 20 х 20 | 20 х 20 | 20 х 20 | 20 х 20 |
| Площадь установки | СхG | мм | 110х164 | 110х164 | 157х237 | 157х237 | 155х280 | 155х280 |
| Высота | K | мм | 355 | 355 | 450 | 450 | 570 | 570 |
| Вес | кг | 8,5 | 8,5 | 21 | 21 | 29 | 29 | |
